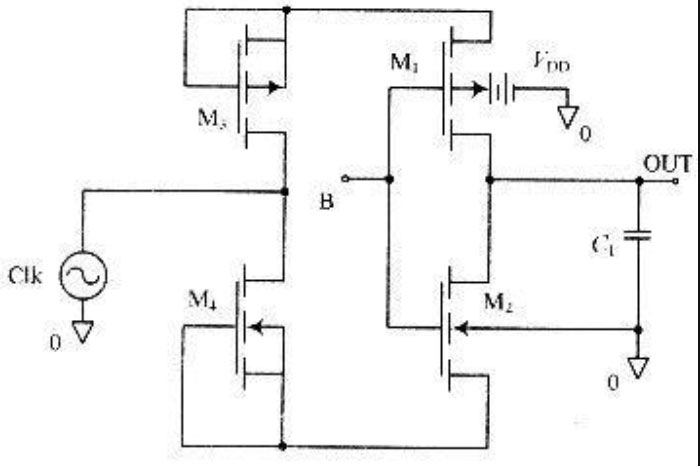

電路功率消耗源 1.邏輯轉換引起邏輯門對負載電容充電及放電功率消耗； 2.邏輯門瞬時短路電流功率消耗； 3.電子元器件漏電流消耗； 每進一次新制造技術會導致漏電流增加20倍，漏電流引起消耗是功率消耗主因。降低功耗 1.減小電源電壓 2.調整晶體管尺寸 3.并行和流水線系統結構，利用睡眠模式，采用電路；

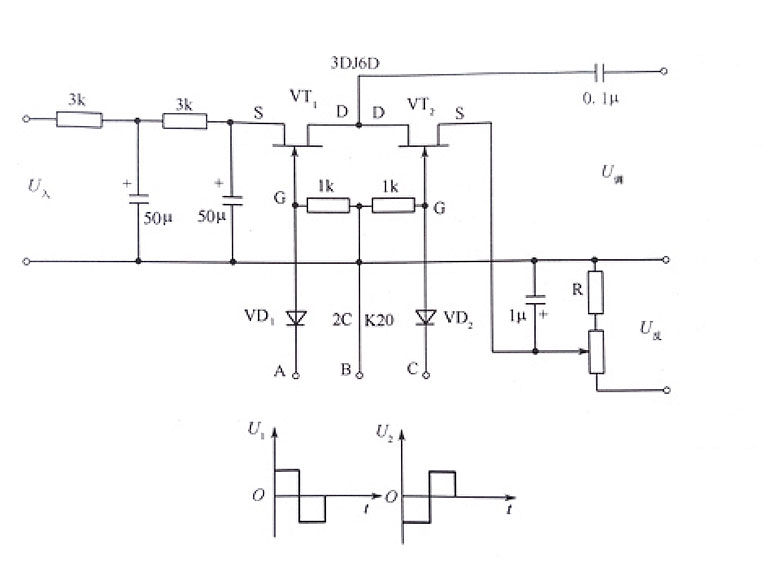

mos管在并聯電路中每一個MOS管均流必須注意的事項： 無論在開通，關斷，導通過程中流過MOS管，電流都會讓MOS管工作在安全區內，MOS管安全作用得保障。MOS管并聯均流技術，可以保證MOS管工作在安全工作區內，可提高并聯電路工作可靠性。 1.開通Td(on)與關斷延遲時間td(off)： 開通上升、關斷下降時間，在同一驅動脈沖作用下，開通、關斷、上升、下降不同 ， 引起MOS管開通或關斷時刻不同，引起先開通或后關斷的MOS 管流過整個回路電流，此時電流偏大，不限制，對MOS 管安全工作造成威脅。 2.開啟電壓VGSth 同一驅動脈沖作用，開啟電壓不同，引起MOS管開通時間不同，引起先開通MOS管先流過整個回路電流，此刻電流很大，應該限制，不然后對MOS管安全工作造成威脅；

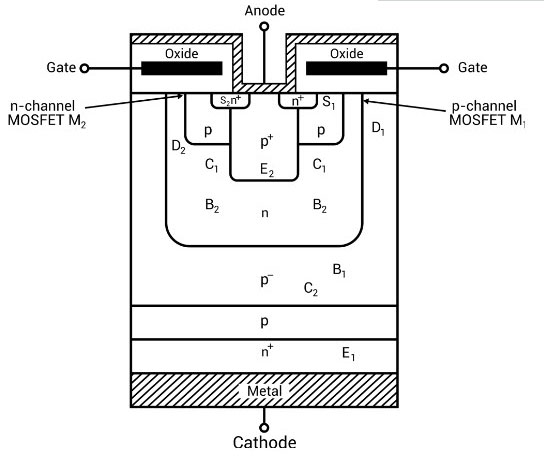

MOS管柵極控制晶閘管結構 1.MOS場控晶閘管（MCT）； 2.基極電阻控制晶閘管(BRT)； 3.射極開關晶閘管(EST)；MCT優勢 1.阻斷電壓高，可達4000V； 2.通態壓降??； 3.驅動功率低； 4.開關速度快，超過GTR； 5.開關損耗；

開關MOS管電阻損耗計算公式如下： PDRESISTIVE=［ILOAD2×RDS（ON）HOT］×（VOUT/VIN） 與同步整流器計算方法差不多。 開關MOS管損耗計算公式 PDSWITCHING=（CRSS×VIN2×fSW×ILOAD）/IGATE? CRSS=MOS管反向轉換電容（一個性能參數） fSW=開關頻率 考慮成本：選擇比較少，某一代MOS管功率耗散最小且具有相等電阻損耗和開關損耗的型號; 如用更小，更快的MOS管，電阻損耗增加幅度?> 開關損耗減小幅度 如用更大RDS（ON）低MOS管，開關損耗增加幅度?> 電阻損耗減小幅度

整流濾波電路： 組成：整流橋堆UR+整流二極管VD1+VD2和濾波電容C1+C3 穩壓電路： 組成：電阻（R1+R3+R5）+穩壓二極管VS2+晶體管V+二極管VD3+濾波電容C2+三端穩壓集成電路（IC1+IC2) 交流220V電壓—UR整流—C3濾波分叉： 1.經VD1—R2—VF漏極 2.經VD2—R4—VF柵極 VF導通 接電源：RP電壓低，截止狀態：VD3，V； VF源極輸出電壓對C2快速充電； RP電壓=一定值，導通VD3，V VF截止，對C2充電暫停； 調節RP阻值改變C2充電時間，即可調節輸出電壓大?。? 將C2兩端電壓調至15V，當電壓經IC1及IC2穩壓，即可得需穩定電壓：9V，12V； 注意：此開開關穩壓電路底板帶電。

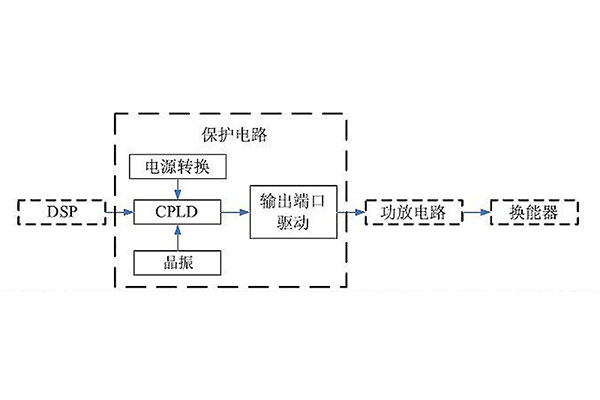

CPLD保護電路 原理：對輸入MOS管電路的典型異常信號（連續波信號+短周期脈沖信號+高電平長脈沖信號）進行輸入保護。 異常輸入信號：連續波信號+短周期脈沖信號+高電平長脈沖信號組成； 如：連續波信號?> 10ms脈沖寬度信號? 短周期脈沖信號?< 200ms脈沖周期信號 其它參數異常信號，通過簡單設置軟件計數器改變 保護功能與時序： DSP電路為保護電路輸入連續高電平，保護電路以第一個上升沿為基準，檢測10kHz頻率信號第一個周期100μs，如無下跳沿，保護輸出50μs長高電平后,關閉輸出端口，保持低電平。

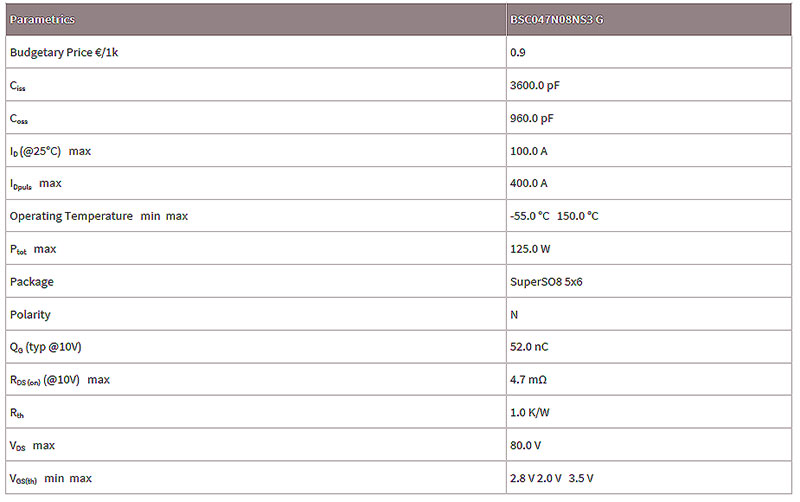

OptiMOS? 是發電（如太陽能微型逆變器）、電源（如服務器和電信）和功耗（如電動汽車）的高效解決方案的市場領導者。 英飛凌場效應管MOS管BSC047N08NS3 G功能概述 1.DC-DC轉換器的優化技術 2.出色的門極充電x R DS（ON）產品（FOM） 3.卓越的耐熱性 4.雙面冷卻 5.低寄生電感 6.低輪廓（<0,7mm） 7.N通道，正常電平 8.100%雪崩測試 9.無鉛電鍍；符合RoHS

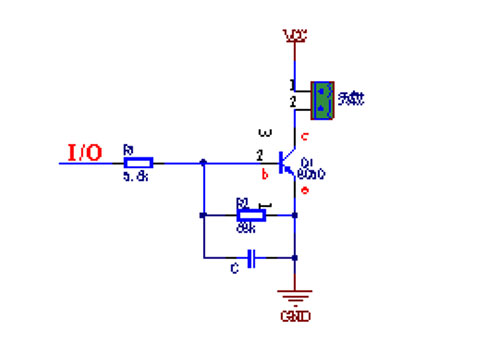

MOS管加下拉電阻作用 下拉電阻與泄放電阻作用相同，保護MOS管；三極管加下拉電阻作用 作用：可增加電路可靠性； 注意：下拉電阻值不能太大，也不能太??； 過大：會讓基極電流不足以驅動三極管； 過?。褐缕秒妷?< 三極管d導通電壓; 下拉電阻值 ≤100K； 此外，有時在高速信號開關電路中，與下拉電阻并聯電容，提高性能；

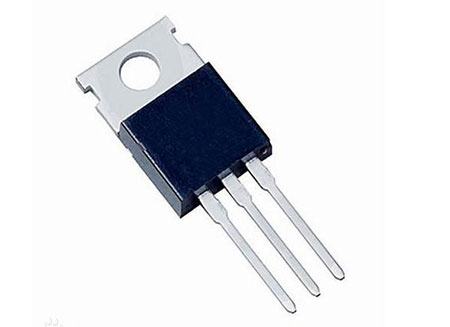

OptiMOS??60V是開關電源（SMP）中同步整流的理想選擇，例如服務器、臺式機和平板電腦充電器。此外，這些器件還可用于廣泛的工業應用，包括電機控制、太陽能微逆變器和快速開關DC-DC變換器。 英飛凌場效應管mos管BSC031N06NS3 G功能概述 1.出色的門極充電x R DS（on）產品（FOM） 2.極低導通電阻Rds（on） 3.適用于快速切換應用 4.符合RoHS標準-無鹵素 5.MSL1額定值

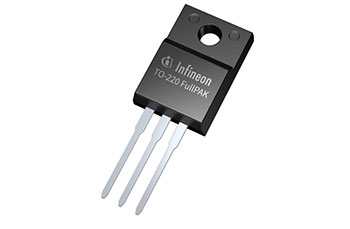

Coolmos是什么 Coolmos是英飛凌推出，是C3系列最有代表性新品； Coolmos優勢： 1.Coolmos的RDS（ON）是普通MOS管一半； 2.可降低損耗，提高效率；? 3.同功率封裝小，電源可縮?。? 4.柵極開啟電壓限高，搞干擾能力強； 5.柵極電荷小，驅動功率??； 6.節電容小，開關損耗小；
