CPLD芯片保護電路

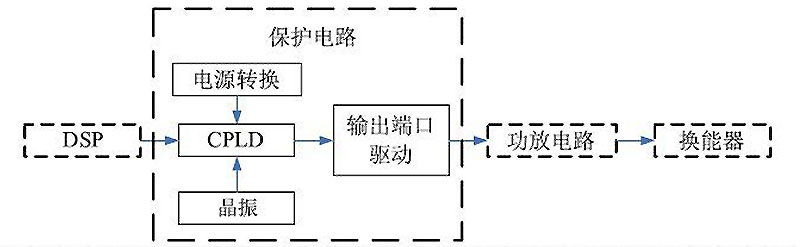

組成：電源轉換 + 晶體振蕩器 + CPLD + 輸出端口驅動

核心：CPLD

軟件：通過對電子元器件進行邏輯編程實現；

硬件：對來自DSP電路模擬輸出脈沖進行信號轉換和保護，對應的輸出為兩路驅動信號和一路包絡信號；

兩路輸出信號：包絡相同，時間同步，信號高低電平相反。

包絡信號就是兩路輸出信號的包絡，時間同步。

兩路輸出信號：經過光隔隔離并反相后為功率MOS管提供發射激勵信號源，包絡信號經光隔后為功率電路提供控制信號。



CPLD保護電路

原理：對輸入MOS管電路的典型異常信號（連續波信號+短周期脈沖信號+高電平長脈沖信號）進行輸入保護。

異常輸入信號：連續波信號+短周期脈沖信號+高電平長脈沖信號組成；

如：連續波信號 > 10ms脈沖寬度信號

短周期脈沖信號 < 200ms脈沖周期信號

其它參數異常信號，通過簡單設置軟件計數器改變

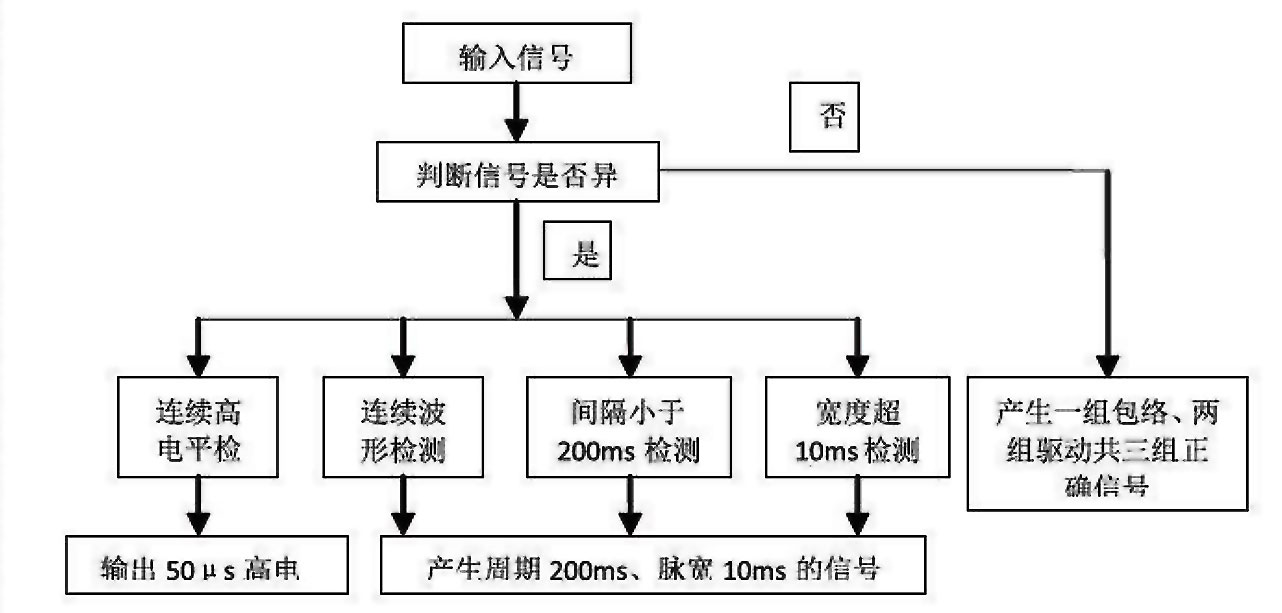

保護電路軟件如下圖：



保護功能與時序：

DSP電路為保護電路輸入連續高電平，保護電路以第一個上升沿為基準，檢測10kHz頻率信號第一個周期100μs，如無下跳沿，保護輸出50μs長高電平后,關閉輸出端口，保持低電平。

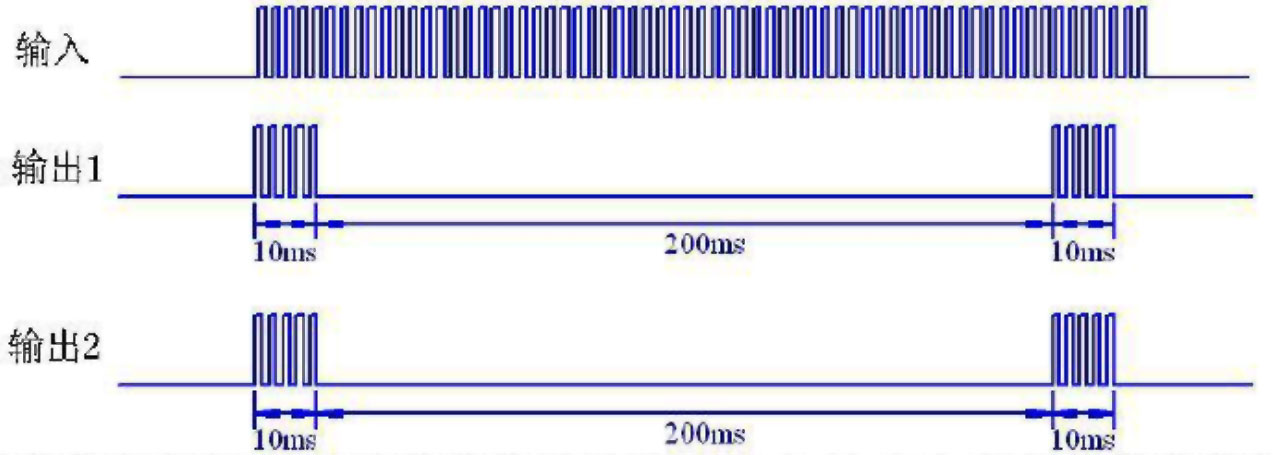

如：DSP電路給保護電路輸入連續波形信號，保護電路以第一個上升沿為基準，每隔200ms輸出一個10ms的脈沖波，避免連續工作損壞功率MOS管,兩路驅動信號輸出和輸入信號時序如下：

若輸入信號兩脈沖間的間隔 < 200ms,保護模塊在第一個脈沖輸入之后將會管制200ms的時間，保持在這200ms以內持續低電平后恢復正常。
