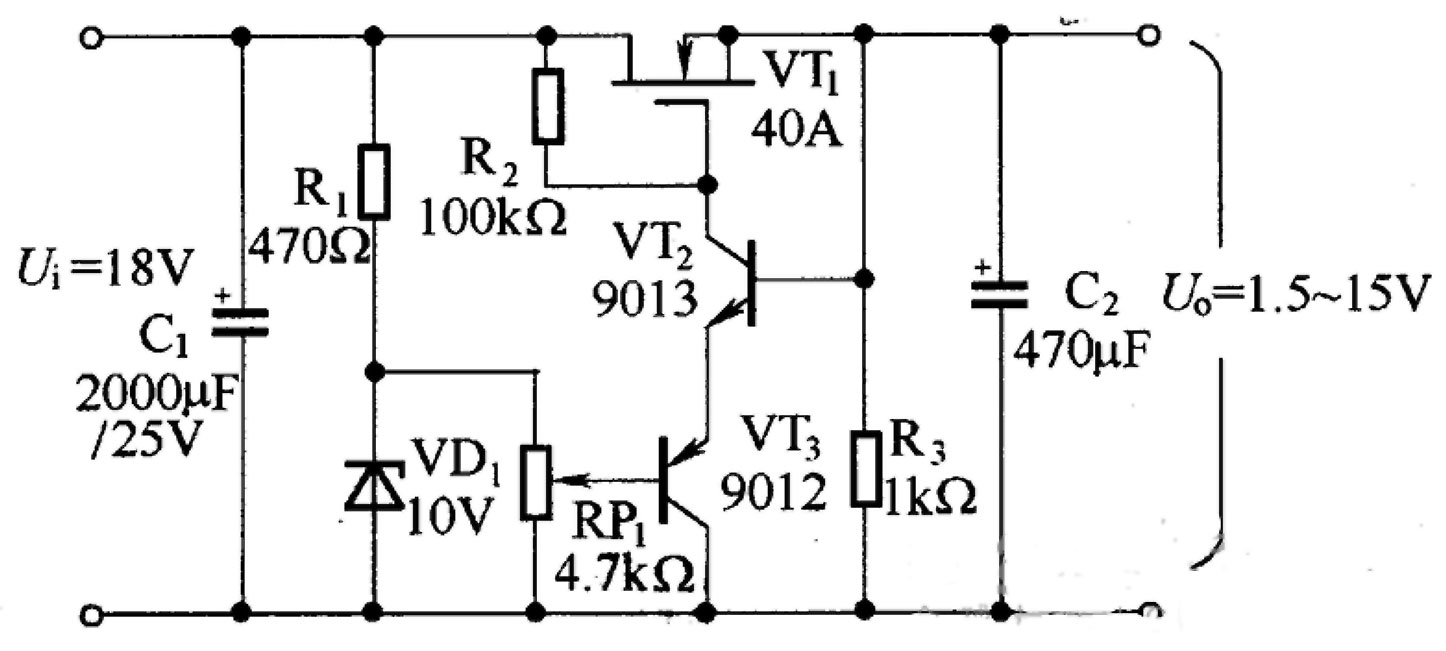

穩壓電源電路：功率場效應管組成

可調恒壓源=VD1穩壓二極管+RP1

向VT3提供參考電壓

比較放大器：VT2 + VT3

調整管：VT1

輸出電壓：1.5~15V

輸出電流1A

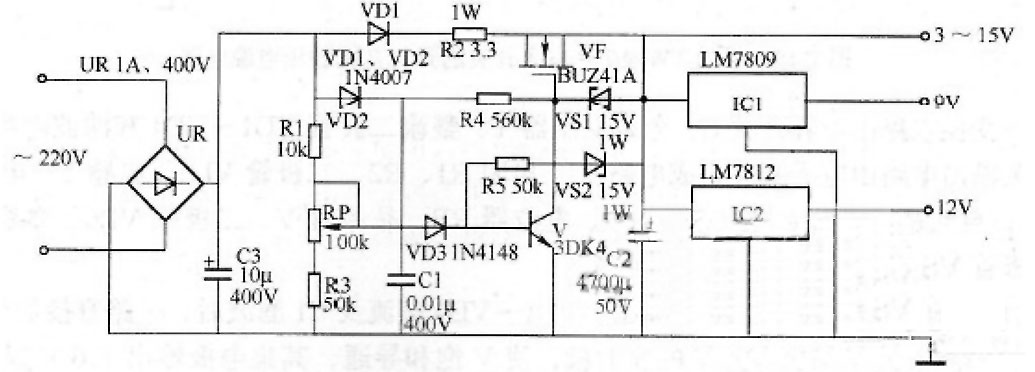

開關直流穩壓電源電路

組成：整流濾波電路+開關控制電路+穩壓電路

直流電壓：3V～15V

最大電流：150mA

滿足小型電子設備供電



整流濾波電路：

組成：整流橋堆UR+整流二極管VD1+VD2和濾波電容C1+C3

穩壓電路：

組成：電阻（R1+R3+R5）+穩壓二極管VS2+晶體管V+二極管VD3+濾波電容C2+三端穩壓集成電路（IC1+IC2)

交流220V電壓—UR整流—C3濾波分叉：

1.經VD1—R2—VF漏極

2.經VD2—R4—VF柵極

VF導通

接電源：RP電壓低，截止?fàn)顟B(tài)：VD3，V；

VF源極輸出電壓對C2快速充電；

RP電壓=一定值，導通VD3，V

VF截止，對C2充電暫停；

調節RP阻值改變C2充電時間，即可調節輸出電壓大??；

將C2兩端電壓調至15V，當電壓經IC1及IC2穩壓，即可得需穩定電壓：9V，12V；

注意：此開開關穩壓電路底板帶電。



場效應管開關電路：

U1：輸入電壓  UO：輸出電壓

U1較小，場效應管是截止；

UO=UOH=VDD

U1較大，場效應管導通；



直流小信號調制電路

解決直流信號放大：大閉環負反饋+將直流信號調制成交流信號再進行交流放大

此方法：可克服溫度漂移+提高線性精度+可得更高放大倍數



如下圖所示：

可變電阻區：VT1+VT2

D1+D2防止柵壓為正，消除調制噪音

輸入濾波使用3kΩ電阻+50μF電容

驅動電壓：方波電壓U1+U2（頻率=1000HZ 幅值=7V）

電壓形狀相同，相位相反，通過VD1—VD2正半波被削去，再加在VT1，VT2刪極，

讓VT1與VT2輪流導通與夾斷；

VT1導通，VT2夾斷：輸入電壓U入向0.1μF電容充電；

VT2導通，VT1夾斷：0.1μF電容通過VT2向R放電；

0.1μF電容輸出調制電壓U調為頻率與U1、U2頻率相同交變電壓

此電路優勢：

1.焊接調整方便

2.工作可靠

3.比晶體管調制電路噪音小

4.漂移小

注意：R值<100kΩ
