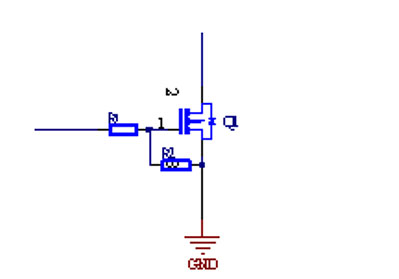

MOS管加下拉電阻作用

下拉電阻與泄放電阻作用相同，保護MOS管；

MOS管是用電壓驅動，兩引腳間存在寄生電容，導通實際是電容充放電；

NMOS管 Vgs > 一定值，導通；

PMOS管 Vgs < 一定值，導通；

三引腳間存在電容效應，MOS管關斷時，生電容電壓可適當放電，與泄放電阻相同作用，即保護MOS管；





三極管加下拉電阻作用

作用：可增加電路可靠性；

注意：下拉電阻值不能太大，也不能太??；

過大：會讓基極電流不足以驅動三極管；

過?。?/span>致偏置電壓 < 三極管d導通電壓;

下拉電阻值 ≤100K；

此外，有時在高速信號開關電路中，與下拉電阻并聯電容，提高性能；

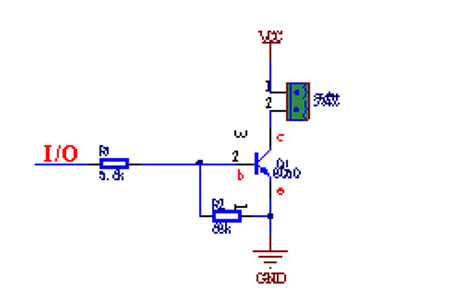

例如：三極管8050開關電路如下圖

I/O口輸出高電平，導通；

輸入低電平，不導通；

基極B有下拉電阻68K，

I/O口沒輸出高電平，基極被拉低，截止?fàn)顟B(tài)；

如不增加下拉電阻，電路可能不穩定狀態，上電瞬間初始化，易產生噪聲+誤動作；

此下拉電阻=偏置電阻，讓無驅動信號時，拉低基極，電路更可靠
