MOS管作為開關作用，G極決定S極到D極開還是關；

MOS管分類：N溝道MOS管(NMOS管)+P溝道MOS管（PMOS管）

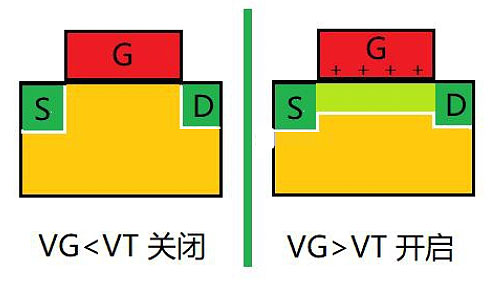

如NMOS管如下圖所示：

綠色=N型富電子區域，黃色=P型富空穴區域

P型和N型交界處，一層耗盡層分隔或叫空間電荷區，

VT=開關的閾值  VG=G極電壓

VT > VG  開關開啟；

VT < VG  開關關閉；

原理：G極電壓越大，感應電子越多，溝道越寬，G極與溝道間有氧化層隔離;





D極電極越大，G極靠近漏極相對電壓小，溝道受影響寬窄不同，窄處電流密度大；

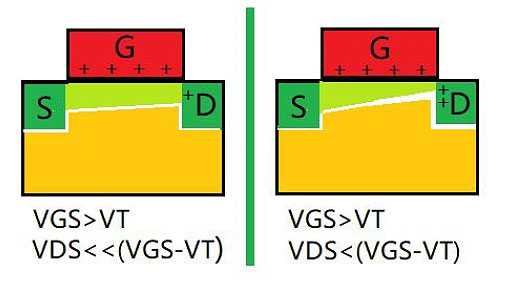

S極電流IDS根據它的電壓VDS增大而線性增大的“線性區”。如下圖所示：





G極電壓絕對值沒降低，如下圖所示：

靠近漏極溝道變窄：因G極的影響部分被漏極抵消+部分G極吸引形成溝道電子被D極正電壓吸過去。

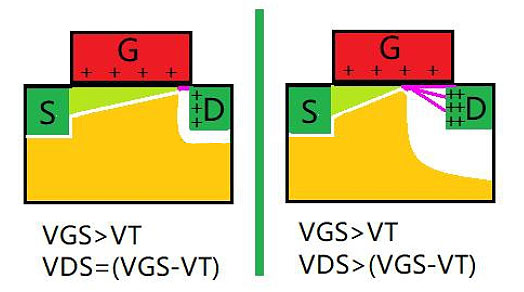

當D極電壓繼續升高，超過G極電壓，溝道右邊不滿足開通條件而“夾斷”。因G極對電子

要注意的是，這時柵極電壓絕對值并沒有降低，靠近漏極溝道變窄的原因，是柵極的影響力吸引力被漏極取代，此時MOS管進入“飽和區”，電流難大過電壓。



理論：溝道“夾斷”

實際：夾斷點薄弱，夾斷點支撐它并不是原來P型區域，而是電壓升高吸引電子D極及其空間電荷區，因此電子沖入空間電荷區；



飽和區：溝道“夾而不斷”

D極溝道越來越窄，高速電子過來，擠過夾斷點進入空間電荷區，D極正電場高速收集，D極電壓越高，夾斷點越后退，電子難穿過，飽和區電流不再隨電壓增大而線性增大。
