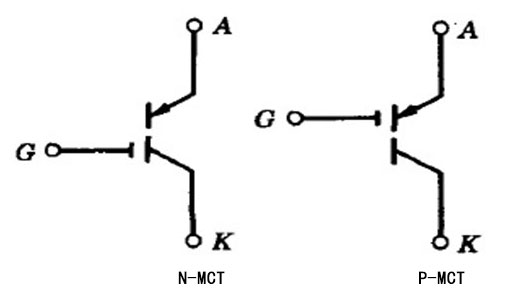

MCT全稱MOS-Controlled Thyristor)

是一種新型MOS與雙極復合型電子元器件

是功率半導體電子元器件，通過MOS門控的電流和晶閘管電壓；

作用：接通與關斷

應用：大功率+大頻率+低傳導性+后續工藝；





MOS管柵極控制晶閘管結構

1.MOS場控晶閘管（MCT）；

2.基極電阻控制晶閘管(BRT)；

3.射極開關晶閘管(EST)；



MOS管柵極控制晶閘管優勢：

晶閘管優勢：通態特性+良好的開通+關斷特性

MOS管優勢：輸入阻抗高+驅動功率低+開關速度快



MCT優勢

1.阻斷電壓高，可達4000V；

2.通態壓降小；

3.驅動功率低；

4.開關速度快，超過GTR；

5.開關損耗；



未來可成為：自關斷動態+低通態電壓降+耐高壓

在電力裝置和電力系統中有發展高壓大功率器件；

MCT元器件最大可斷電流300A，最高阻斷電壓為3KV，關斷電流密度325A/cm2

MCT多個并聯組成模塊



MCT元器件=數以萬計MCT元組成

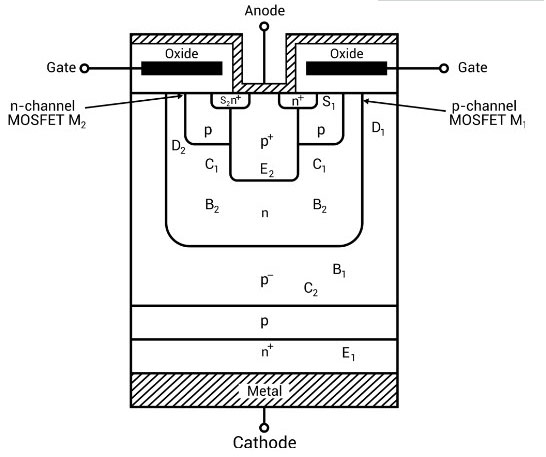

MCT元組成結構：PNPN晶閘管+控制MCT導通MOS管（on-FET）+控制MCT關斷MOS管（off-FET）(每種各一個)

PNPN晶閘管（等效）=PNP+NPN晶體管



MCT導通

柵極加正脈沖電壓，N溝道的on-FET導通，漏極電流為PNP晶體管提供基極電流讓它導通；

PNP晶體管集電極電流：為PNP晶體管提供基極電流讓它導通；

NPN晶體管集電極電流：反向成為PNP晶體管基極電流；

正反饋α1+α2>1，MCT導通;



MCT關斷

柵極加負電壓脈沖:

P溝道的off-FET導通，PNP晶體管集電極電流—off-FET—向陰極，但不注入NPN晶體管基極

NPN晶體管集電極電流減小，NPN晶體管基極電流減小

正反饋α1+α2<1,MCT關斷；
