電路功率消耗源

1.邏輯轉換引起邏輯門對負載電容充電及放電功率消耗；

2.邏輯門瞬時短路電流功率消耗；

3.電子元器件漏電流消耗；

每進一次新制造技術會導致漏電流增加20倍，漏電流引起消耗是功率消耗主因。



降低功耗

1.減小電源電壓

2.調整晶體管尺寸

3.并行和流水線系統結構，利用睡眠模式，采用電路；



什么是能量回收邏輯

是基于絕熱計算發展起來一種低功耗設計技術；

單相正弦電源時鐘能量回收邏輯

用此原理電路設計一個兩位數字電路，與靜態CMOS數字乘法器相比，此能量回收乘法器降低功率消耗。



工作原理

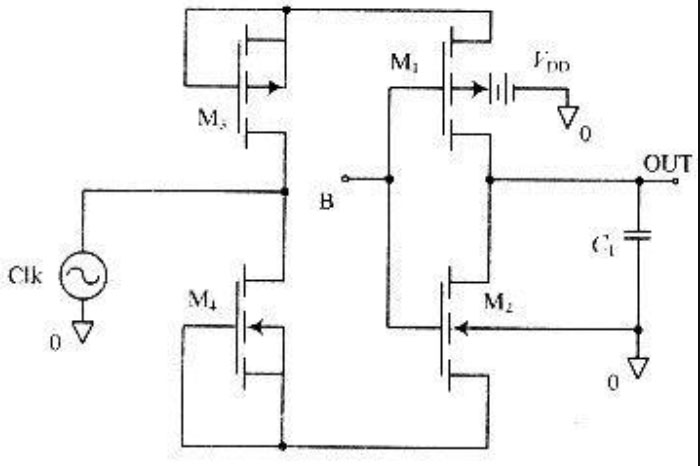

用反相器說明電路工作原理如下圖所示：

M1與M2連接方式與靜態CMOS邏輯電路相似



但：電源用一個正弦信號代替，不是恒定不變，

此信號作用：同步電路工作，即電源時鐘；

M3與M4連接成二極管形式

作用：控制充放電路徑；





輸入信號B=邏輯“O” ： M1導通，M2截止。

正弦信號正半周：M3 M1向負載電容充電，電容充電到最大值，M3阻止電容向輸入正弦時鐘信號放電，輸出保持在高電平不變。



輸入信號B=邏輯“1”：M1截止，M2導通。

正弦信號負半周：負載電容通過M2和M4向輸入正弦時鐘信號放電，電容放電到最小值，

M4能夠阻止輸入正弦時鐘信號向電容充電，輸出保持為低電平不變。



基于單相能量回收電路乘法器

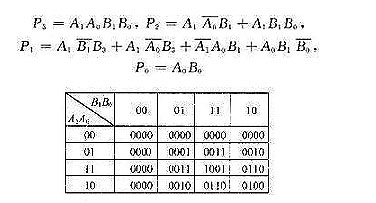

兩位乘法器能夠?qū)崿F(xiàn)2位二進制數乘法運算，設A1A0，B1B0為乘數和被乘數，P3P2P1P0為乘法運算得到的積，兩位乘法器的輸出邏輯函數表達式分別為：





為了能用基本的與非門、或非門和異或門電路實現乘法器，上式可以通過邏輯運算變換為：





實現電路，將靜態CMOS電路構成的與非門、或非門和異或門的電源時鐘電路代替。

Clk+接PMOS管D極，Clk-接NMOS管S極。

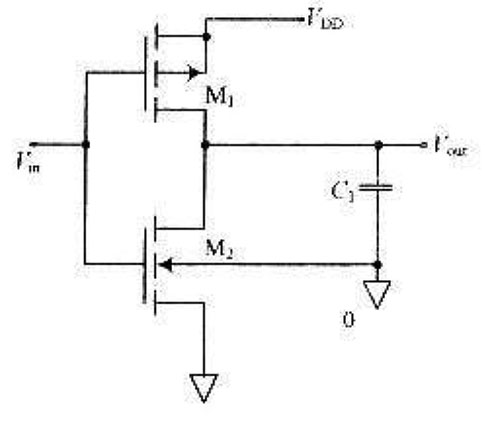

靜態CMOS反相器電路圖如下所示：

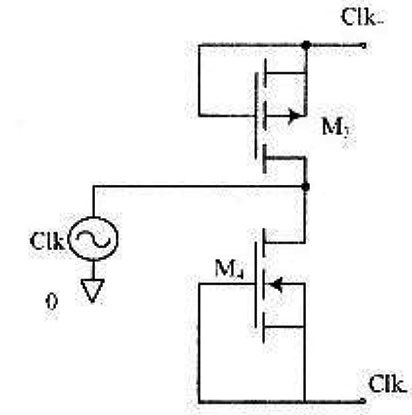

電源時鐘電路圖如下所示：



仿真結果

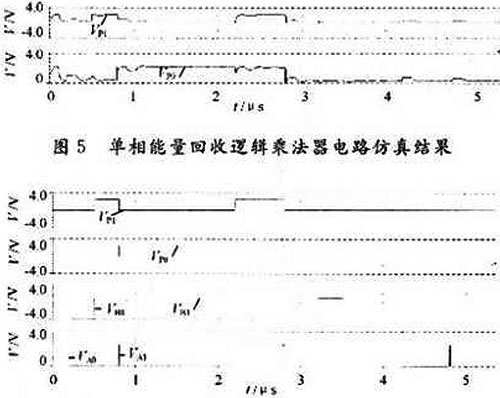

在PSpice環境，分別仿真用靜態CMOS電路和單相能量回收電路構成的兩位乘法器電路見下圖所示：輸出4位積低2位P1P0，輸入信號 A1A0，B1B0波形如下：

采用CMOS 1．2μm技術，正弦波峰峰值=2．5 V，直流電壓VDD=2．5 V，假設乘法器的輸出端接負載電容=O．1 fF。



用靜態CMOS電路構成乘法器輸出比較穩定，輸出=0或VDD，功率消耗=1．51×10-7W。

單相能量回收電路構成的二位乘法器的輸出不夠穩定，對噪聲信號敏感，但并不影響輸出邏輯，功率消耗減小為1．17×10-7W。

從節能方面，單相能量回收電路性能更好。
