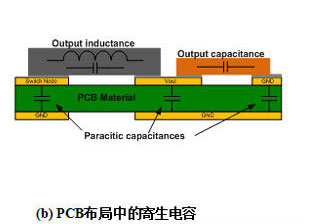

超級結MOS場效應管如何讓輻射降低并提高效率 超級結可在平面MOS場效應管應用中提高效率，并可降低導通電阻和寄生電容，但會產生電壓dv/dt和電流di/dt快速開關轉換，形成高頻噪聲和輻射EMI。 快速開關超級結MOS場效應管要被驅動，要了解封裝和PCB布局寄生效影響開關性能， 應用超級結所做PCB布局調整。?

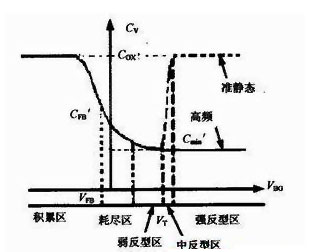

PMOS場效應管變?nèi)莨苓B接+壓控特性 短接：漏+源+襯底 然后把它當作電容一極接高電平，柵極=另一極接低電平 電容值：與VBG?相關 VBG=襯底與柵間電壓 PMOS場效應管變?nèi)莨苁芤r柵電壓VBG?影響，變?nèi)莨茈娙葑鳀叛趸瘜与娙?，與半導體空間電荷區電容串聯，VBG?> 閾值電壓 形成反型載流子溝道，變?nèi)莨芄ぷ髟趶?qiáng)反型區域； VG=柵電位 VB=襯底電位 VG>VB，變?nèi)莨苓M(jìn)入積累區 柵氧化層與半導體間界面電壓>0，電子自由移動；

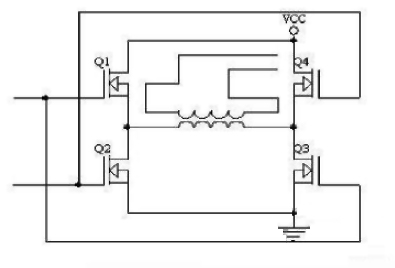

全橋整流式電路,此電路用了MOS場效應管4個，對管同時導通工作 MOS場效應管：Q1，Q2，Q3，Q4 半周期內： 導通：Q1、Q3 截止：Q2、Q4 導通：Q2、Q4 截止：Q1、Q3 由2個MOS場效應管分壓，降低對MOS場效應管耐壓要求 但MOS場效應管4個：開關損耗+損耗功率都相應增加， 若是應用于：大功率場合（農業機械）電能利用率降低，但能耗損失增大；

MOS場效應管組成：內部由晶胞并聯 按單位面積計算或晶元面積越大，晶胞越多，導通電阻RDS)ON)越小; 單元G極和S極：是內部金屬導體連接集成在晶元一個位置，導線引出管腳； 參考點在G極在晶元集成處，單元離此點越遠，G極等效串聯電阻越大； 晶胞單元有著不一致VGS電壓，因串聯等效柵極和源極電阻分壓作用而形成； 晶胞單元電流不一致：在MOS場效應管開啟過程，因柵極電容的作用； 晶胞熱不平衡：在MOS場效應管開關瞬態過程 MOS場效應管等效模型,?導通過程，漏極電流ID漸漸上升，越接近柵極管腳晶胞單元電壓越大，流過電流也越大，溫度越高； 若：在離柵極管腳最遠處，晶胞單元可能沒導通；

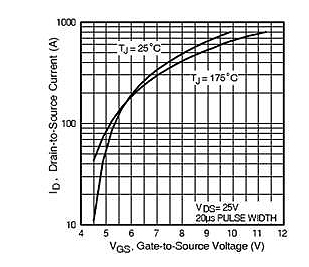

MOS場效應管數據表中的典型傳輸特性,特別是25℃+175℃兩曲線交點，此交點對應相應電壓VGS和電流ID； 如果：交點VGS=轉折電壓， VGS轉折電壓左下部分曲線 VGS電壓=一定值??越高溫度，流過電流越大， 溫度和電流形成正反饋，MOS場效應管RDS(ON)=負溫度系數，此區域?yàn)樨?fù)溫度系數區域； VGS轉折電壓右上部分曲線 VGS=一定值，越高溫度，流過電流越小， 溫度和電流形成負反饋，MOS場效應管RDS(ON)=正溫度系數，此區域?yàn)檎郎囟认禂?shù)區域；

設定：傳統工藝，柵極頂部到外延層表面多晶硅去除量130 nm/230 nm/310 nm MOS場效應管電性能參數比較增加多晶硅去除量，即降低閾值開啟電壓，因此有效溝道的長度變短，源區離子經過側壁注入溝道，源區結深在溝道表面變深； 漏源間漏電流即有區別 多晶硅去除量=310 nm 會增大部分區域漏電流，若減少多晶硅去除量，隨著它減少即慢慢消失，因此刻蝕工藝與MOS場效應管性相關聯； 如何解決它們的相關聯 即應用突起式多晶硅技術；

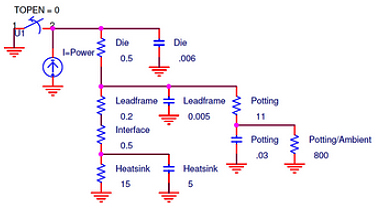

MOS場效應管DC電氣加散熱電容模擬模型從左上角電流源開始，是系統增加熱量模擬； 電流→裸片熱容→熱阻； 熱量→裸片→引線框→封裝灌封材料； →引線框熱量→封裝→散熱片間接觸面； 熱量→散熱片→熱環境； 網絡電壓即高于環境溫升 網絡顯示估算出的熱容值+熱阻值，此模型可環境和DC模擬，根據廠商提供?SOA 曲線圖計算；

MOS場效應管應用于馬達控制 它是典型半橋式控制電路，MOS場效應管2個，它們的關斷時間或死區時間相等， 關鍵點是反向恢復時間trr； 控制電感式負載，控制電路把橋式電路MOS場效應管切換至關斷時，橋式電路另一開關通過MOS場效應管體二極管臨時反向傳導電流，電流重新循環，即為馬達供電持續； 其中一個MOS場效應管再次導通，一個MOS場效應管二極管存儲電荷必定移除，即第一個放電，也損耗能量，越短trr，?越小損耗；

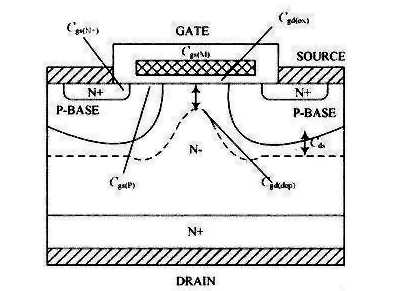

VDMOS電容和寄生電容決定其開關特性； VDMOS電容組成：柵源電容Cgs+柵漏電容Cgd+源漏電容Cds，開關速度受電容充放電限制主因 柵源間電容組成 Cgs(N+)=柵源交疊電容 Cgs(M)=柵與源金屬間電容 Cgs(P)=柵與P-base間電容 表達公式為： Cgs=Cgs(N+)+Cgs(P)+Cgs(M) 它們的大小由VDMOS本身設計參數及介質層厚度決定； Cgd由兩個電容串聯表達式 如下所示 1/Cgd=1/Cgd(ox)+1/Cgd(dep)

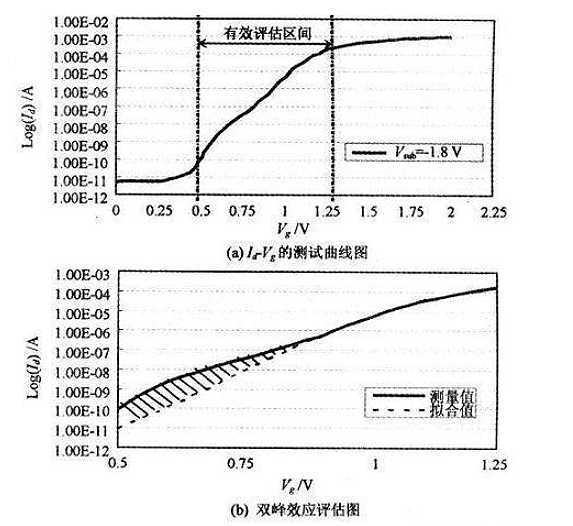

MOS場效應管 W=10 μm L=0.18μm 測量條件 Vsource＝O??Vdrain＝0.1V??Vsub＝-1.8 V??Vg從0升至1.8 V； 實線是Id測量值，即可看到雙峰現象； Vg區間小，測試電流值小且不準確，Vg=O.5～1.OV即雙峰效應評估區間； 如上b圖虛線是理想Id-Vg曲線 MOS場效應管在高Vg線性區和飽和區測量值 用多項式近似曲線擬合法Polynomi-al Regression Fitting反向推導
