時間:2021/1/11閱讀:2036 關鍵詞:MOS場效應管
設定:傳統工藝,柵極頂部到外延層表面多晶硅去除量130 nm/230 nm/310 nm

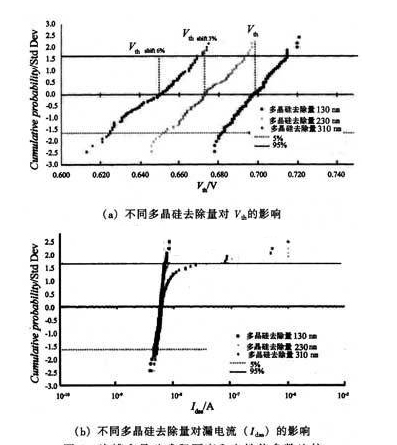

MOS場效應管電性能參數比較
如下圖所示
增加多晶硅去除量,即降低閾值開啟電壓,因此有效溝道的長度變短,源區離子經過側壁注入溝道,源區結深在溝道表面變深;
漏源間漏電流即有區別
多晶硅去除量=310 nm
會增大部分區域漏電流,若減少多晶硅去除量,隨著它減少即慢慢消失,因此刻蝕工藝與MOS場效應管性相關聯;
如何解決它們的相關聯
即應用突起式多晶硅技術;
如下圖所示
用透射電子顯微鏡獲得突起式TMOS實際截面;
突起式多晶硅結構與溝槽式接觸,N型TMOS單位元胞相鄰間距=1.4μm
單個芯片有源區面積=0.4 nm2,封裝:TSOP6
如下圖所示

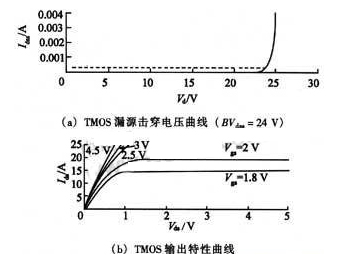

擊穿電壓曲線
輸出特性曲線
漏端漏電流=250μA 擊穿電壓=24 V 滿足>20 V設計
柵極開啟電壓=4.5 v 工作電流=5 A,對應導通電阻=23.75 mΩ
芯片有源區尺寸設計=0.4 mm2
Rdson·A=9.5 mΩ·mm2
