MOS場效應管應用于全橋整流式+雙管推挽放大電路分析-竟業電子

時間:2021/1/19閱讀:4103 關鍵詞:MOS場效應管

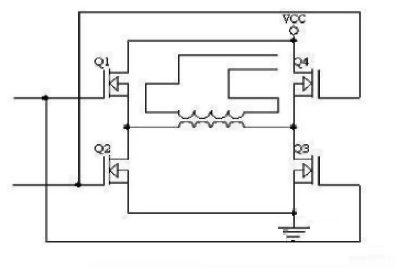

全橋整流式電路

如下圖所示

MOS場效應管應用于全橋整流式+雙管推挽放大電路分析

此電路用了MOS場效應管4個,對管同時導通工作

MOS場效應管Q1Q2,Q3,Q4

半周期內:

導通:Q1、Q3

截止:Q2、Q4

導通:Q2、Q4

截止:Q1、Q3



2MOS場效應管分壓,降低對MOS場效應管耐壓要求

MOS場效應管4個:開關損耗+損耗功率都相應增加,

若是應用于:大功率場合(農業機械)電能利用率降低,但能耗損失增大;



雙管推挽放大電路

如下圖所示

MOS場效應管應用于全橋整流式+雙管推挽放大電路分析



2MOS場效應管,2 MOS管輪流導通,低損耗,輸出電壓穩



DC2DC主回路電路

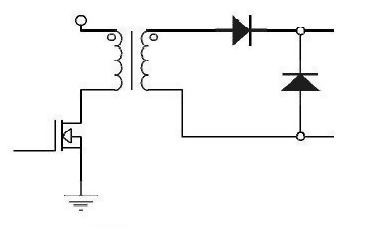

單端正激式電路

如下圖所示

MOS場效應管應用于全橋整流式+雙管推挽放大電路分析



此電路結構簡單+低成本

易磁化變壓器鐵心

MOS管導通向負載供電,效率低,輸出電壓大紋波,持續工作不穩定;
