跳耦型MOS開關電容濾波器

有源濾波器跳耦電路實現：基于對無源LC梯形濾波器的模擬。

跳耦電路各支路：對應于無源濾波器原型各支路，其導納都是以積分函數形式出現。

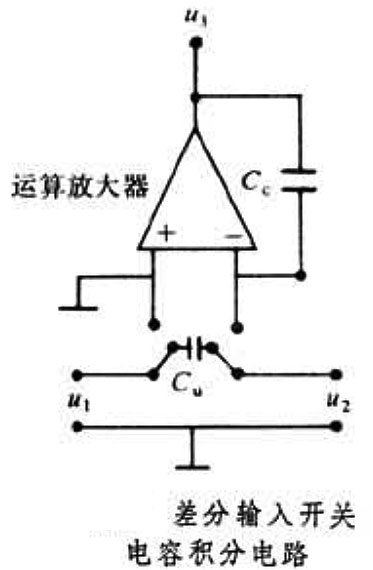

將跳耦電路各支路積分函數用差分輸入的開關電容積分器如下圖實現，

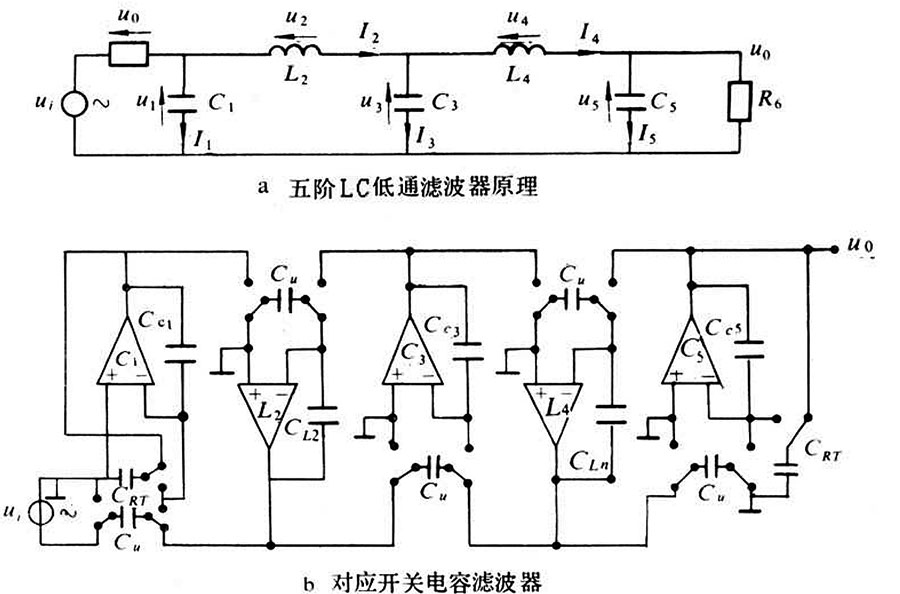

并計入端接負載的影響，即可得和五階LC低通濾波電路如下圖a相對應開關電容濾波器電路如下圖3b，仍然保持原型無源LC濾波器低靈敏度特性。



開關電容積分器在每個時鐘周期對輸入信號取樣一次，為了避免輸出信號產生附加相移,嚴重影響濾波響應,必須如上圖b，使相鄰積分器開關向相反的方向投擲。



電壓反向開關型MOS開關電容濾波器

用LC濾波器為原型電路，用開關電容等效元件替換模擬元件。

電路工作要求：用“電壓反向開關”控制電容網絡中的電荷流動，使等效元件內部開關動作時元件所構成的環路中沒有電荷流動。

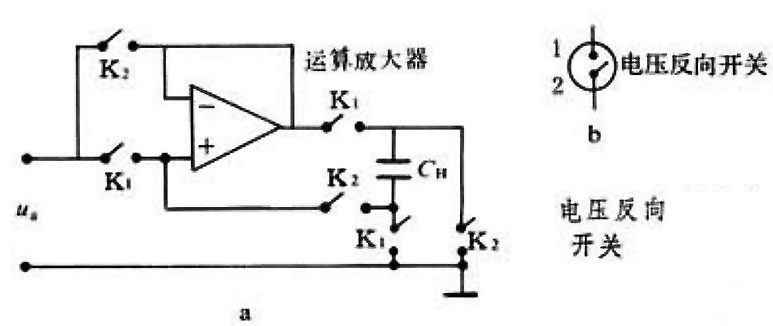

“電壓反向開關”

下圖a：用運算放大器構成的電壓跟隨器形式的電壓反向開關；

下圖b：它電路符號。



工作過程：

開關K1閉合、K2打開：因電壓跟隨作用，uH＝ua；

uH=電容器CH電壓

Ua=輸入電壓



開關K1打開，K2閉合時：

電容CH電壓反向加在運算放大器輸入端。

因：運算放大器虛短路，在每個開關周期內，端口上電壓恰好反向。

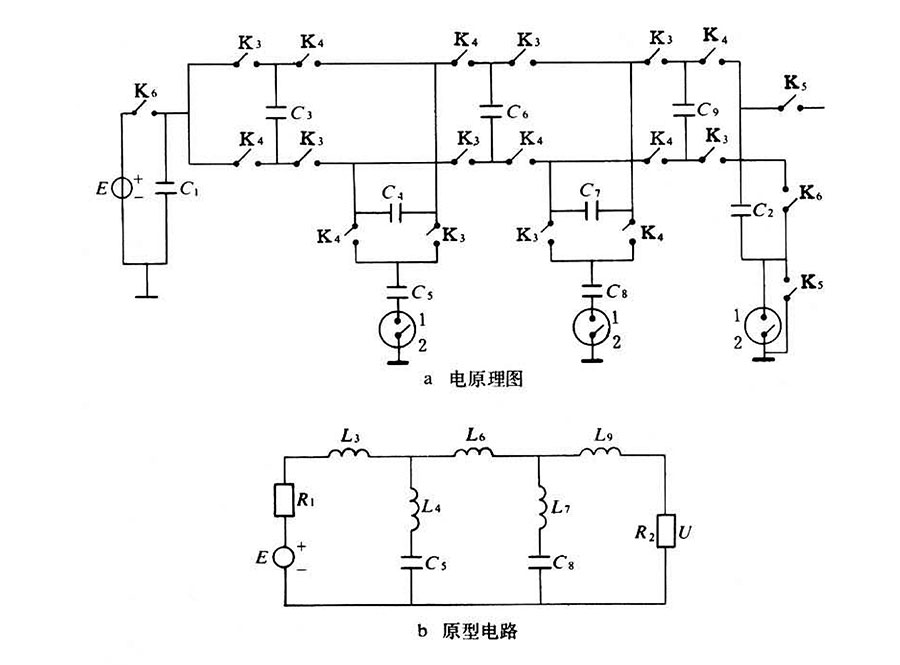

下圖a：五階低通電壓反向開關型MOS開關電容濾波器

下圖b：原型電路。

與跳耦型開關電容濾波器相比，這種型式電路需要運算放大器數目較少，仍能保持無源LC網絡低靈敏度特性，它開關時鐘相位關系比較復雜。
