MCT是一種新型MOS/雙極復合電子元器件；

即在普通晶閘管中用集成電路工藝制作大量MOS開關，通過MOS開關的通與斷來控制晶閘管開與關；



MCT特點:

1.阻斷和通態特性好；

2.輸入阻抗高；

3.驅動功率低；

4.開關速度快；

5.可自關斷和高壓MOS場效應管導通壓降大；



與IGBT相比MCT劣勢

工作頻率相同

1.關斷控制難度高；

2.制作工藝復雜；



 MCT基本結構

分類：P型+N型+對稱/不對稱關斷+單端/雙端關斷場效應管門極控制+不同導通選擇

以上類別共同點：通過關斷場效應管讓晶閘管發射極－基極結短路完成MCT關斷；

P型不對稱關斷MOS門極的MCT

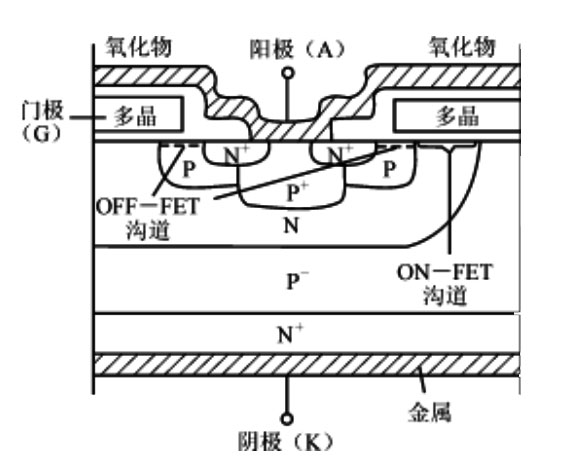

斷面圖如下：



此等效電路與普通晶閘管雙晶體管模型基本相同，但加入導通場效應管和關斷場效應管；

等效電路如下圖：



MCT的工作特性

MCT由等效電路組成；

等效電路=一個寬基區PNP晶體管+一個窄基區NPN晶體管+一個OFF場效應管+ON場效應管；



OFF場效應管連接在PNP晶體管的基極和發射極間；

少量ON場效應管連接在PNP晶體管集電極和發射極間；

兩個MOS場效應管柵極連在一起形成MCT門極；



MCT門極相對于陰極施加正脈沖電壓：

ON場效應管導通；

漏極電流使NPN晶體管導通；

NPN晶體管的集電極電流（空穴）PNP晶體管導通，

PNP晶體管集電極電流促使NPN晶體管的導通，

這樣正反饋，

讓MCT迅速由截止轉入導通，并處于擎住狀態。



當門極相對于陰極加負脈沖電壓：

OFF場效應管導通；

PNP晶體管基極－發射極被短路，PNP晶體管截止，

此時破壞晶體管擎住條件，MCT關斷。
