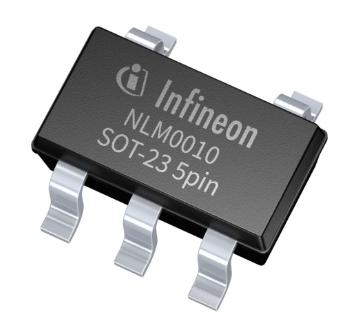

led驅動程序NFC編程法nlm0010和nlm0011 ics廣泛應用led照明

時間:2019/10/15閱讀:1856 關鍵詞:NFC編程法

一種新興的技術NFC編程法是旨在通過非接觸式NFC接口取代勞動密集型的“插入電阻”電流設置方法;



它的優點:

  1. 通過在生產線上實現自動編程來提高操作效率
  2. 在價值鏈中創造了顯著的靈活性;
  3. 減少led驅動器的變體
  4. 簡化了led模塊的選擇,并允許端到端配置;



NFC無線配置ic,具有可配置的pwm輸出,主要設計用于led應用。

它們通過直接使用pwm信號來控制模擬驅動芯片,實現了成本效益高的nfc編程實現。

與基于單片機的解決方案相比,降低了系統bom成本。



兩種設備都有兩種工作模式,被動和主動模式。

在被動模式下,led驅動模塊不供電,并且可以通過NFC接口無線配置與pwm相關的參數。在激活模式下,一旦v cc電壓源通電,就會根據存儲的參數生成pwm輸出。

使用外部r/c濾波器,將pwm信號轉換為所需的直流電壓,以控制led驅動器的電流輸出。



NLM0011的另一個突出特點是集成恒定流明輸出(CLO)功能。此功能通過根據LED的老化特性自動調整LED電流來補償LED模塊的光通量下降(老化效應)。通過集成操作時間計數器(OTC)和存儲在CLO表中的LED退化曲線,NLM0011自動調整PWM占空比以補償LED退化



完全適合主流模擬驅動IC,不需要固件開發工作,它可以很容易地被采用到現有的設計中來取代“插件電阻”的電流配置概念。非易失性存儲器包括uid(唯一標識數據)和20字節的用戶數據可用存儲器也在設備中。



該解決方案與現有的模擬LED驅動器設計和來自模塊驅動接口特殊興趣組(ND-Sigg)的NFC編程規范兼容。



LED電源應用外,NFC-PWM系列還可用于電機控制和開關電源等應用。
