什么是模擬開關

它是開關晶體管，用控制信號來控制開與關，起到開關作用，

組成：場效應晶體管+晶體二極管+晶體管



模擬開關電路

是能讓模擬信號通過或斷開的電路



應用

計算機+自動控制+測量儀器等電子設備+通信+雷達



如上圖所示

A與B連接模擬信號開關端點，C連接控制信號uC控制端點

外加uC使開關S接通，模擬信號可通過S從A端傳送到B端

uC使S斷開，模擬信號即被阻斷；



理想模擬開關

接通時，電阻=0  通過的模擬信號無損耗

斷開時，電阻=無窮大，無模擬信號通過，無泄漏；

開關啟動或關閉，瞬間完成；



二極管模擬開關電路

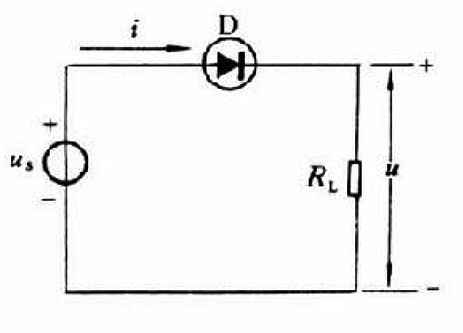

如下所示



二極管D是開關電子元器件

控制電壓us有讓二極管D導通值

us=正值，經過D電流i，在電阻RL兩端產生電壓u，開關接通。

Us=負值，二極管D截止，i=0  u=0，開關斷開。





場效應管模擬開關電路

如下圖所示



場效應管 T是開關電子元器件

柵極電壓uG是高電位，T導通  電流ID在電阻RD兩端產生壓降uD，開關接通；

uG是低電位，T截止，ID=0 uD=0   開關斷開

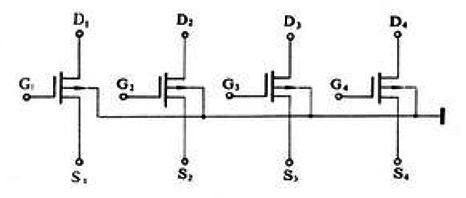

如上圖所示， 場效應晶體管4個，集成模擬開關電路，傳送4路模擬信號；



G1～G4是控制端,

D1～D4和S1～S4是開關端

把每個管子源極S1～S4連接，即多路轉換開關，也稱共源組合；

把每個管子柵極G1～G4連接，即多路傳輸開關，也稱共柵組合；
