混頻器組成：非線性器件+濾波網絡+本機振蕩器+輸入信號回路

非線性電子元器件只有頻率變換功能，本機振蕩器產生本振信號，

非線性電子器件功能實現：本振信號+頻率變換

混頻即兩不同信號加到非線性電子元器件上取其差頻或和頻；

混頻器分類：二極管混頻器+晶體管混頻器+場效應管混頻器+變?nèi)莨芑祛l器

工作特點分：差分對混頻器+參量混頻器+單管混頻器+平衡混頻器+環形混頻器



場效應管混頻器

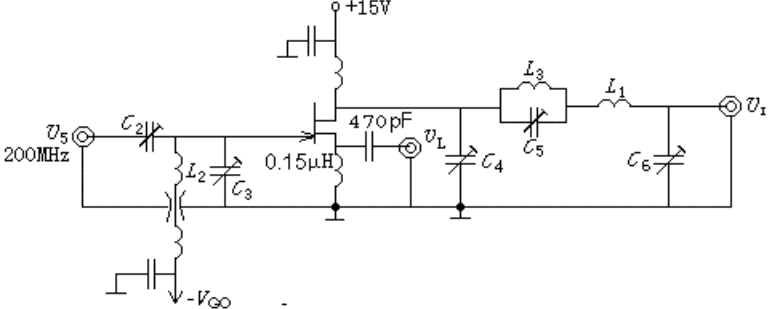

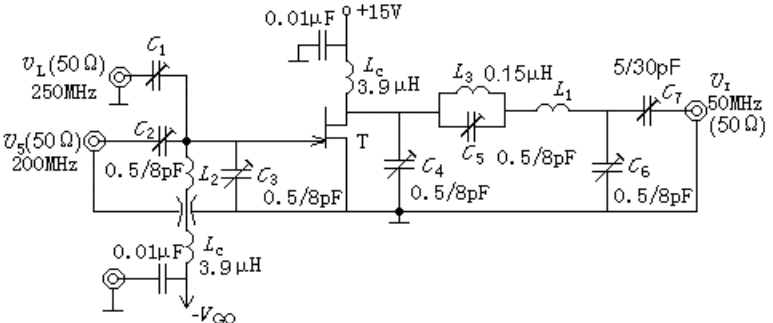

有源混頻器 ：200MHz場效應管混頻器電路

如下圖A、B電路中輸入、輸出端都有匹配網絡完成阻抗匹配，獲得大變頻增益，

L3=C5=諧振ωL抑制本振信號輸出

Υs=υL=從柵極注入



υs從柵極注入，本振υL從源極注入



混頻器設計注意事項

1.混頻器工作穩定性：考慮本機振蕩器頻率不穩定引起混頻器輸出不穩等；

2.混頻器輸入端和輸出端連接條件：選定電路和設計回路時，應考慮匹配問題；

3.場效應管混頻性能比三極管混頻好：場效應管工作頻率高，特性近似平方率，動態范圍大，非線性失真小，噪聲系數低，單向傳播性能好。

4.混頻放大系數越大越好：增大混頻放大系數即提高接收機靈敏度。

混頻放大系數：指混頻器中頻輸出電壓振幅與變頻輸入信號電壓振幅比，也叫混頻電壓增益。

5.混頻器噪聲系數越小越好：混頻器設計，要按設備總噪聲系數分配要求，合理選擇線路和電子元器件及工作點電流。

6.減少混頻器頻率失真及非線性失真，本振頻率產生各種混頻現象；

7.混頻器工作在非線性特性不過于嚴重的區域，即能完成頻率變換，減少產生各種形式干擾；

8.混頻器中頻輸出電路具有良好選擇性，可抑制不需干擾頻率。
