隧穿場效應晶體管

英文全稱：Tunneling Field-Effect Transistor 簡稱TFET

原理：帶間隧穿Band-to-band tunneling  簡稱BTBT

BTBT是在1934年Zener提出，pn結在反偏狀態下，n區導帶中未被電子占用空能態與p區價帶中被電子占用能態有相同能量，勢壘區窄時，電子從p區價帶隧穿到n區導帶；

如下圖所示：

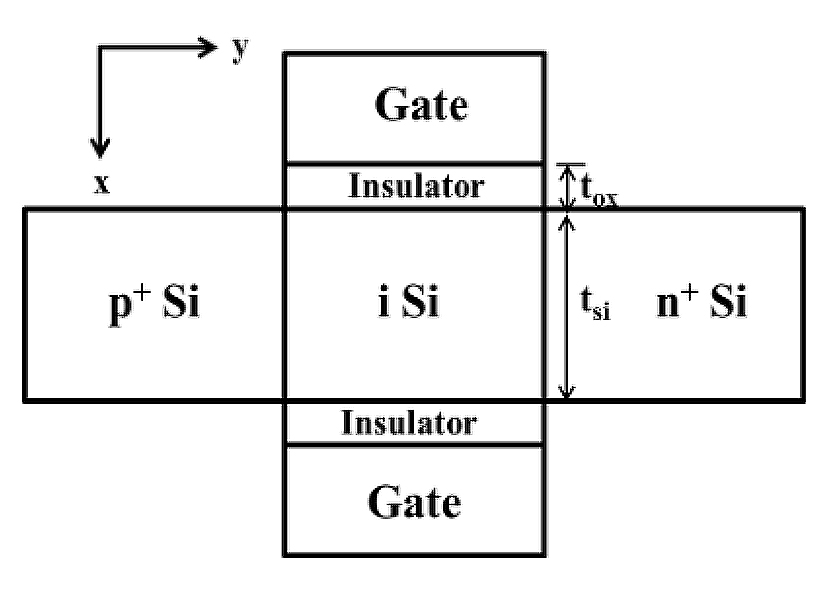

雙柵結構Si 隧穿場效應晶體管

是一個p+-i-n+結構

Tox=柵介質厚度

Tsi=體硅厚度

i區上方：柵介質和柵電極

通過柵極電壓變化調制i區能帶控制電子元器件電流；

理想狀態

p+區和n+區摻雜對稱TFET，不同極性柵極電壓偏置下，可表現出雙極性；

n型TFET：p+區=源區   i區=是溝道區  n+區=漏區

p型TFET：p+區=漏區   i區=溝道區   n+區=源區

Vd=漏極電壓   Vs=柵極電壓   Vg=柵極電壓





隧穿場效應晶體管工作原理



帶間隧穿，S可突破60mV/decade限制，Ioff很低，它的工作電壓可再降低；

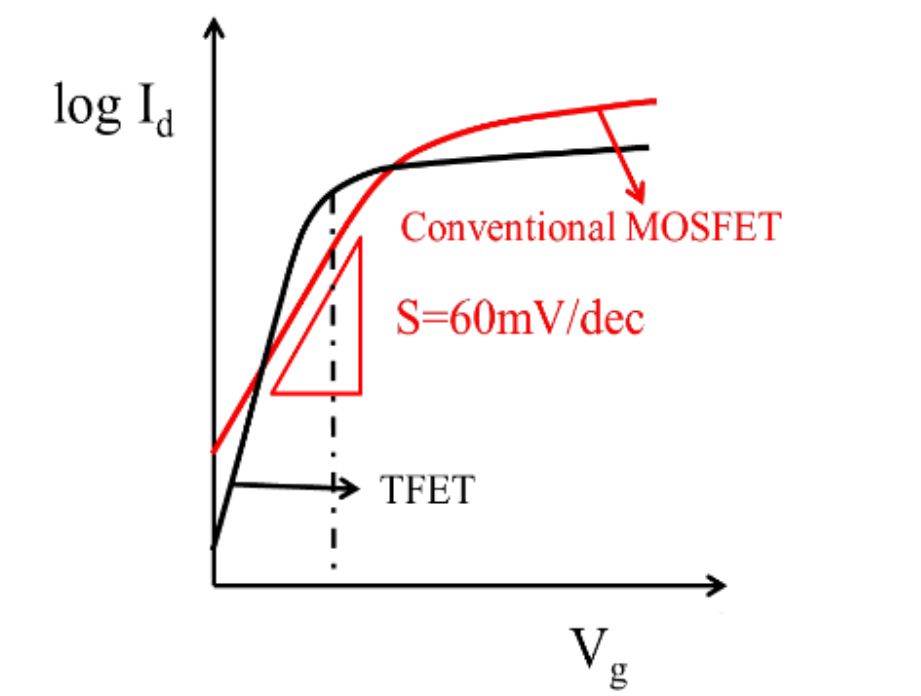

如上圖所示：

柵電壓較小下，Ion和Ion/Ioff  > 傳統MOSFTE Ion和Ion/Ioff

因此：隧穿場效應晶體管低工作電壓+低功耗邏輯CMOS電子元器件；
