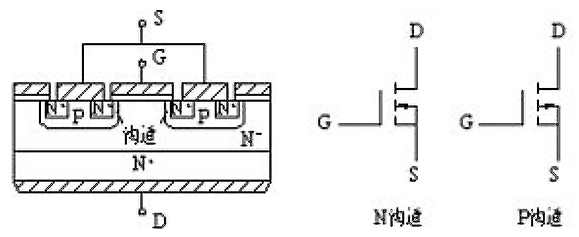

N溝道增強型MOSFET結構圖及符號如下所示：

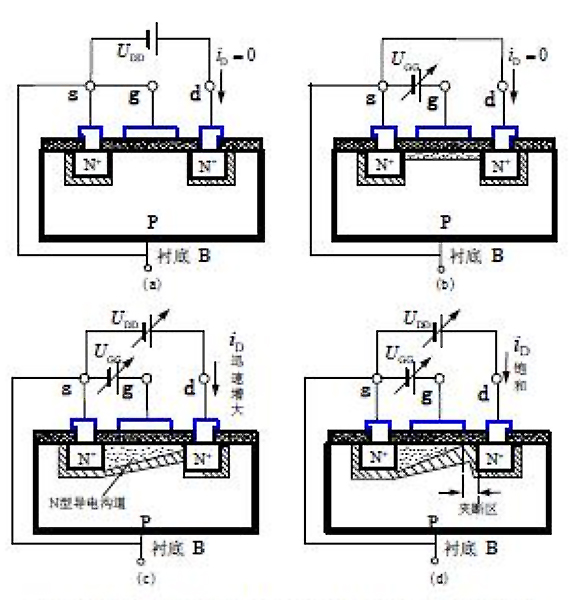

Ucs對i控制作用

UGs=0    沒有N型導電溝道

UGs≥UGs(th)  出現N溝道

可通過UGs控制N型溝道的厚度，

此時在UDS作用，產生漏極電流iD

UGs越大導電溝道越厚, 溝道電阻值越小，在UDS作用，開始導電UGs成為開啟電壓， 用UGs(th)表示。

因場效應管在UGs≥UGs(th) 時，形成導電溝道，也稱之為增強型場效應管。



UDS對i的影響

UGs≥UGs(th) 導電溝道形成， 此時外加漏源電壓UDS將產生漏極電流iD

UDS較小， iD隨UDS增大而迅速增大。

UDS增加到UDS=UGs-UGs(th)，靠近漏極端溝道厚度=0，出現預夾斷。

若UDS繼續增大，使UDS>(UGs-UGs(th) ) 導電溝道的夾斷點向源極方向移動，夾斷區域向源極方向延伸，溝道電阻增大，電流iD趨于飽和，基本不隨UDS的變化而變化， 僅取決于UGs



N溝道增強型MOSFET特性曲線

分：輸出特性+轉移特性

輸出特性：可變電阻區+放大區(飽和區)+擊穿區+截止區

轉移特性

UDS=常數

從輸出特性曲線上用作圖法求出

UGs=0 無導電溝道

UGs≥UGs(th) 出現導電溝道

UGs>UGs(th)  UDs小  iD迅速增大

UGs>UGs(th)   UDs大 iD 趨于飽和



增強型MOSFET轉移特性

以UDS為參變量，漏極電流iD 隨柵源電壓UGs變化的關系曲線

漏極電流iD 近似表達式為

當UGs>UGs(th)  IDO 是UGs=2UGs(th) 漏極電流 iD

公式如下
