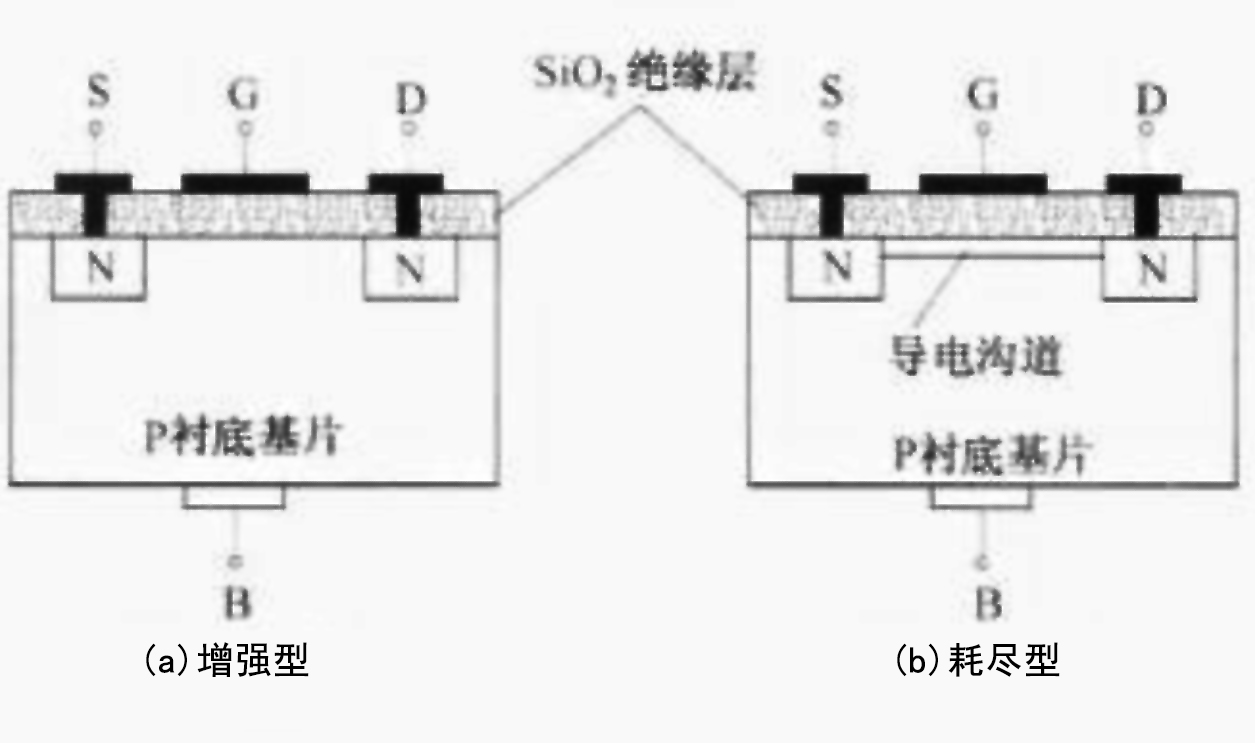

絕緣柵型場效應管結構如下圖所示：

絕緣柵型場效應管：增強型+耗盡型





與結型場效應管結構區別：

柵極從Si02引出，與源極和漏極是絕緣的。



絕緣柵型場效應管特點：

1.輸入電阻高，1 * 10  12Ω以上；

2.輸入電流幾乎為零；



分類：

N 溝道+P 溝道

N 溝道分類：增強型+耗盡型

P 溝道分類:增強型+耗盡型

如上圖所示：

圖a與圖b結構都是在P型材料基層上擴散兩個高摻雜的N 區，引出源極和漏極。

UGS = 0 漏源極存在導電溝道，即耗盡型絕緣柵型場效應管MOS管;

I UGS l > o 形成導電溝道，即增強型絕緣柵型場效應管MOS管；



如上圖所示：

從材料底基片引出襯底B極

B極在分立電子元器件中，把它與源、極S 相連；

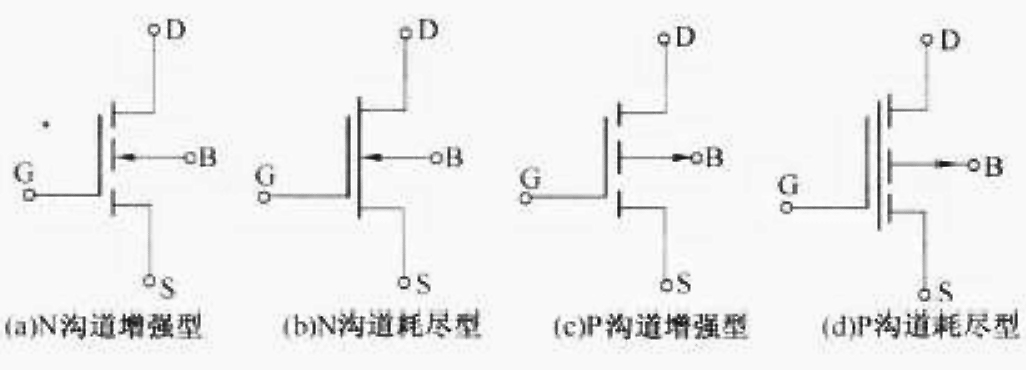

絕緣柵型場效應管MOS管四種類型的符號如下圖所示：
