MOS場效應管驅動電路

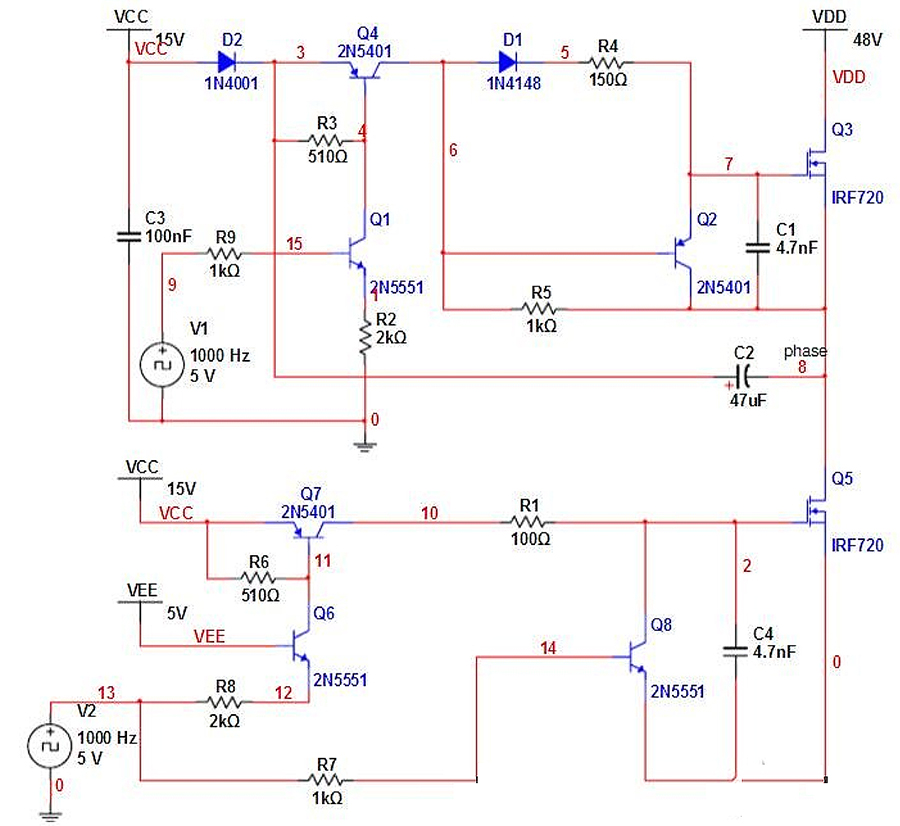

如下圖所示：



V1=V2=5V

Q1、Q4導通，Q2截止；

VCC → D2 → Q4→ D1→ R4→ Q3柵極，導通；

Q6、Q7截止，Q8導通，提供Q5柵極放電回路，Q5截止；



V1=V2=0V

Q1、Q4截止，Q2導通，提供Q3柵極放電回路放電；

電流→ Q2 → Q5→ 接地；

Q6、Q7導通，Q8截止；

VCC→ Q7→ 電阻R1→ Q5柵極，導通；

實際：V1與V2保持同相可避免上下管同時導通；



NMOS管推挽驅動電路

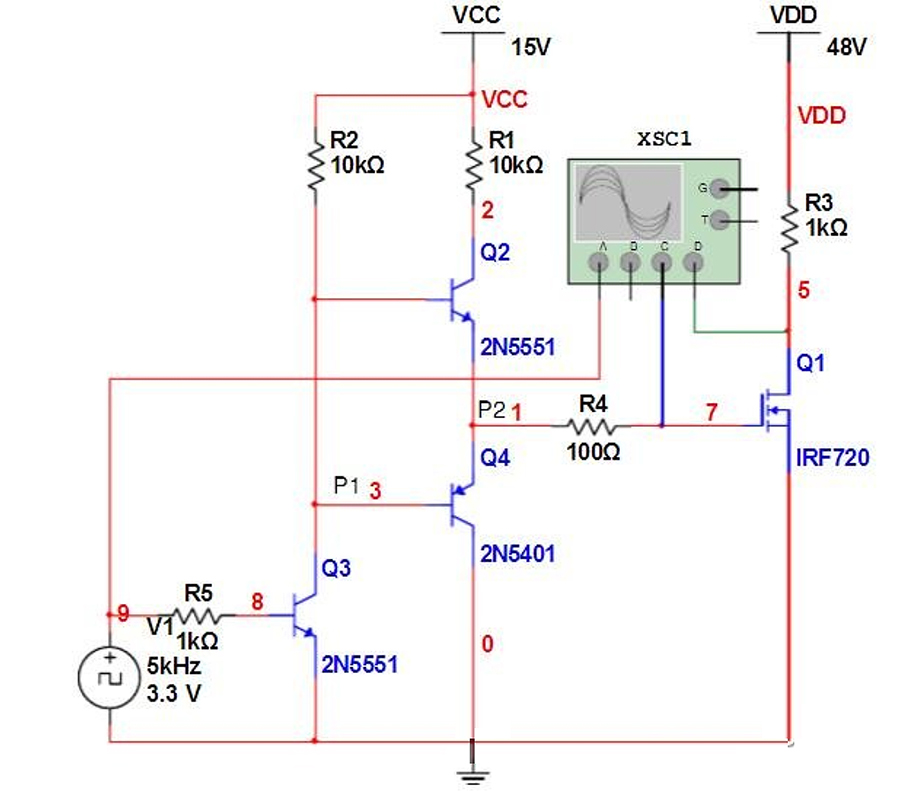

如下所示

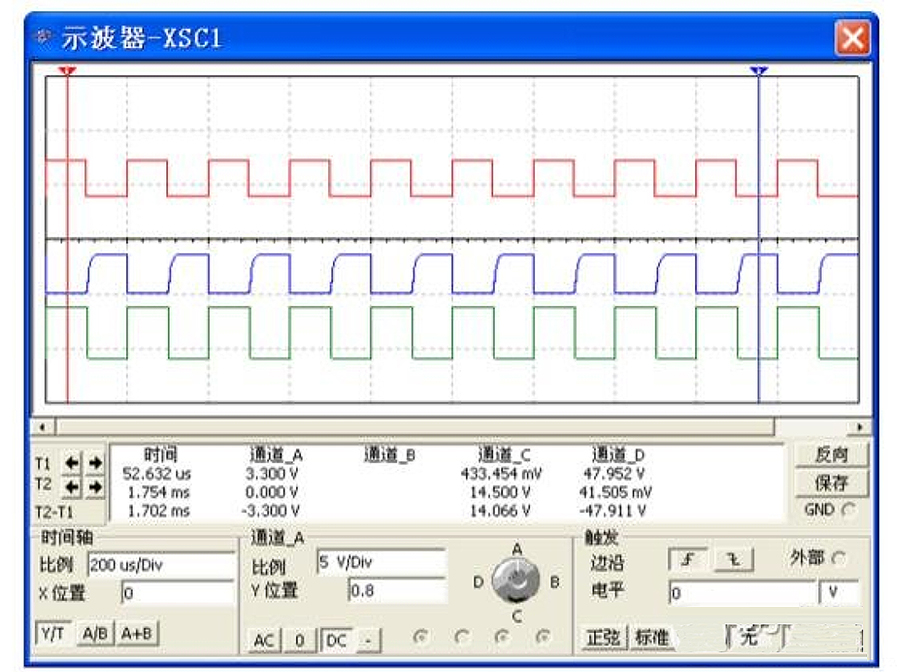

V1=3.3V

Q3導通，P1低電平，Q2截止；

Q4導通，提供Q1柵極放電回路

P2低電平，Q1截止；



V1=0V

Q3截止，電阻R2將P1鉗位在高電平，Q2導通、Q4截止，

Q2導通提供Q1柵極充電電路，

P2高電平，Q1導通；



NMOS管電容自舉驅動電路

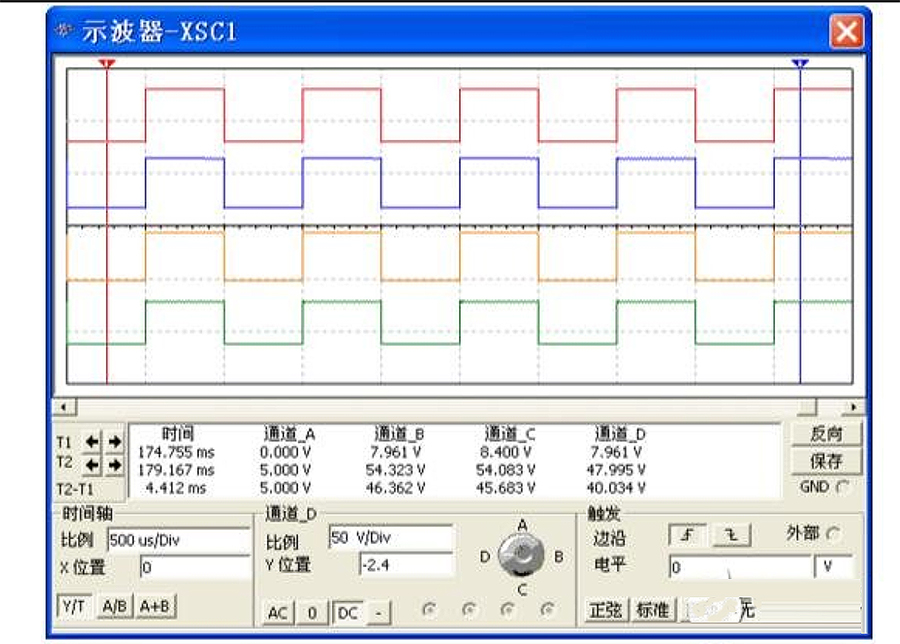

如下圖所示





VCC → 二極管D2 → 電容C2 → 電阻R1 → 接地

加載在電容C2兩端電壓=14V



V1輸入高電平，Q1、Q4導通；

B輸出高電平，Q2截止；

C輸出高電平，Q3導通；

D輸出高電平48V，

C2兩端電壓=14V，Q3導通，讓電容C2正極電壓=62V，

經過三極管Q4、二極管D1到達Q3柵極

電容C2作用：自舉抬升電壓，Q3持續導通；



V1輸入低電平，Q1、Q4截止；

B輸出低電平，Q2導通，提供Q3柵極放電電路

柵極電壓過Q2、電阻R1放電，

電容C2負極電壓≈0V，

D輸出低電平；
