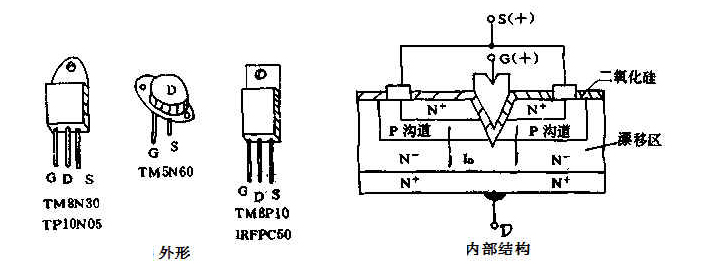

VMOS功率場效應管外形及內部結構如下圖所示



1.VMOS場效應管功率模塊，應用于：交流電機調速器+逆變器

如：IRFT001型模塊，內部有N溝道，P溝道管各三個構成三相橋式結構；



2.N溝道 VNF系列產品，Supertex 超高頻功率場效應管

如：應用在：高速開關電路+廣播+通信設備

最高工作頻率fp=120MHz，IDSM=1A  PDM=30W  共源小信號低頻跨導gm=2000μS



3.VMOS場效應管加散熱器后才能使用；

如：VNF306，加裝140mm×140mm×4mm 散熱器，即最大功率可達30W



4.VMOS場效應管=N溝道+P溝道

大部份是N溝道，因P溝道測量時應交換表筆位置；



5.有些VMOS效應管在柵極G與源S間有保護二極管；
