CMOS：指互補金屬氧化物半導體，微機主板上一塊可讀寫的RAM芯，CMOS RAM是一塊存儲器，只有數據保存功能；

作用：保存系統硬件配置和用戶對某些參數設定，參數設定要通過專門的程序；



CMOS：主板電池供電，即使系統掉電，信息也不會丟失；

CMOS應用：集成電路芯片制造



開關作用：在電路中連接通信號，斷開信號；

繼電器是可控開關，給驅動繼電器驅動電路加高電平或低電平，即會吸合或釋放，其觸點接通或斷開電路；



CMOS模擬開關

是可控開關，只應用于：幅度不超作電壓，小電流模擬或數字信號，不可用在大電流，高電壓情況下；

如：四路視頻信號切換器+數控電阻網絡+音量調節電路+單按鈕音量控制器；

模擬開關：通過數字量控制傳輸門接通或斷開，以傳輸數字信號或模擬信號的開關；



優勢

1.功耗低

2.+速度快

3.體積小

4.無機械觸點

5.使用壽命長



缺點

1.導通電阻大，如幾十Ω至幾百Ω；

2.斷開時仍有泄露電流約 0.1μA；

3.通過電流一般為毫安級；

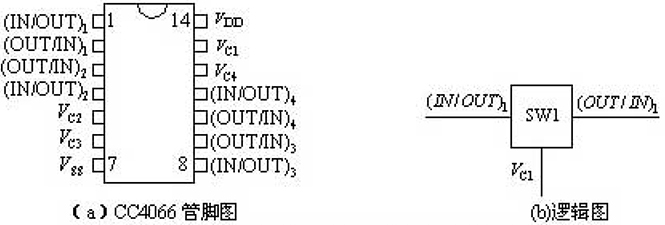

CC4066CMOS 四雙向模擬開關管腳如下圖所示

構成：四個傳輸門，圖 b 為其中一個模擬開關邏輯圖。

V C1 =低電平，開關斷開，

V C1 =高電平，則接通。

輸入信號在 0 ～ V DD 間變化，輸入與輸出端可互換。

V DD =正電源， CC4066 的 V SS 端可接地也可接負電源，

V SS 接負電源可增大關斷電阻。







單八路模擬開關 CC4051 管腳圖如下所示：



 A +B + C 受數字量控制，即一個單刀八擲開關。

 V SS =地， V EE =負電源  V DD =正電源  INH(Inhibit) =禁止端

 INH =低電平，模擬開關工作；
