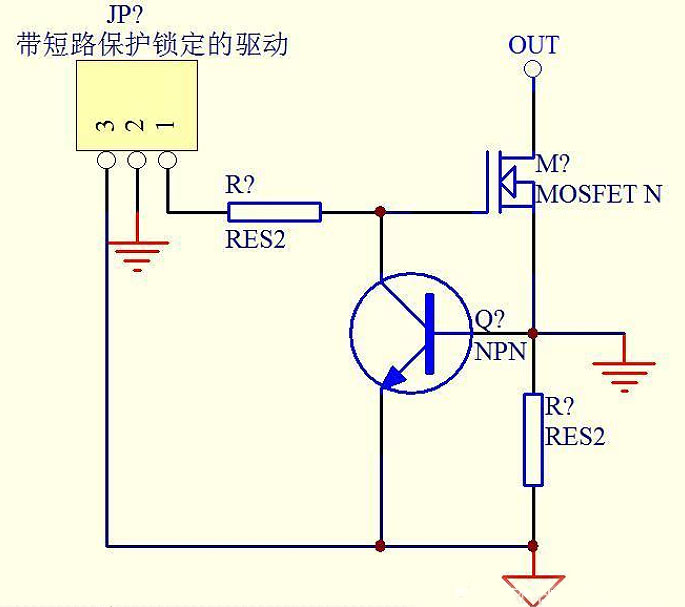

高壓脈沖電源：帶短路保護鎖定驅動如下圖所示：

圖所標1：驅動輸出

圖所標2：驅動地

圖所標3：短路信號檢測入端

此電路為理想狀態下原理

電路中存在短路時，流過MOS管電流值大，S極電阻兩端產生壓降后，致三極管由截止進入導通，此時驅動電阻有壓降，MOS管進入放大區，高電壓不過MOS管進行強行電流放電，

芯片不會局部過熱，短時間內保護電路檢測到短路存在，并關閉鎖定驅動電壓輸出。

MOS管安全性提高了，因在此過程中承受恒流功率損耗；





S級電阻：與MOS的IDM相關。

三極管作用：

1.不工作在開關狀態;

2.根據MOS管瞬態電流值調整MOS管驅動電壓,保證在短路時，IDM不超出安全工作范圍；

此時，由于在 ≤ 1US 時間內驅動被關斷鎖定，無功損耗，三極管反映時間越快越好。

如下圖電路，為電流負反饋電路衍生而來：
