場效應管MOS管工作狀態：導通 + 截止 + 可變電阻區;

在電路應用前，必有要了解的是MOS管手冊上的參數，

MOS管它的體二極管 Vf=1.6V，導通后它的阻抗mΩ級。



1.開關作用

場效應管MOS管開關控制電源通或斷，正極用PMOS管，負極用NMOS管;

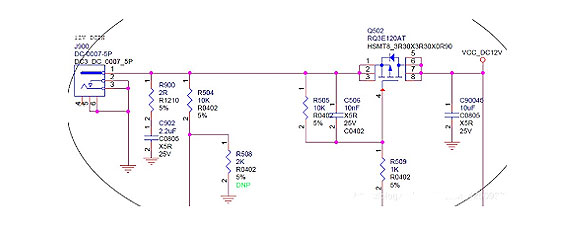

2.防反接作用

電源接口設計時反接必要考慮到，在電路中防反接設計一定要用到MOS管，如果不作防反接設計，電路可能會被燒壞.

正極PMOS + 負極NMOS管 + 阻容電子元器件調理







3.電平轉換作用

電路設計中，不同子系統間需數字信號傳遞，設備間數字接口電平常不一致，所以要電平轉換電路，集成IC電平轉換，從成本考慮，用MOS管或三極管設計。



場效應管MOS管設計圖

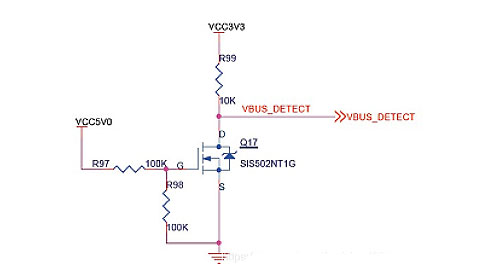

4.邏輯轉換

信號需電平邏輯高低轉換，用場效應管MOS管設計：

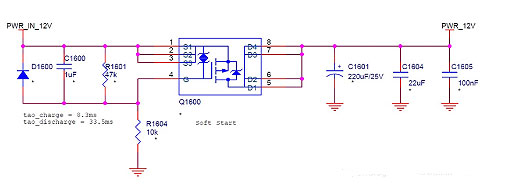

5.緩啟動作用



大電容負載，需設計對電源作緩啟動;

PS:如果不作此設計缺陷：會大浪涌電流 + 電源電壓跌落系統復位 + 反復重啟
