MOS管是金屬氧化物半導體場效應(MOS)晶體管，它分為N溝道與P溝道兩大類即NMOS管和PMOS管；



PMOS管：



P溝道增強型場效應晶體管：P溝道硅MOS管在N型硅襯底上有兩個P+區，源極和漏極，它們之間不通導，源極上加有足夠的正電壓(柵極接地)時，柵極下的N型硅表面呈現P型反型層，成為連接源極和漏極的溝道。



P溝道耗盡型場效應晶體管：N型硅襯底表面不加?xùn)艍壕鸵汛嬖?/span>P型反型層溝道，加上適當?shù)钠珘海墒箿系赖碾娮柙龃蠡驕p小。





NMOS管



N溝道增強型MOS管：在一塊摻雜濃度較低的P型硅襯底上，有兩個高摻雜濃度的N+區，并且有金屬鋁引出兩個電極，分別是漏極D和源極S，在漏——源極間的絕緣層上有一個鋁電極（通常是多晶硅），是柵極G。在襯底上有一個電極B。





由MOS管構成的集成電路稱為MOS集成電路，由NMOS組成的電路就是NMOS集成電路，由PMOS管組成的電路就是PMOS集成電路，由NMOS和PMOS兩種管子組成的互補MOS電路，即CMOS電路。





MOS管工作原理如下：

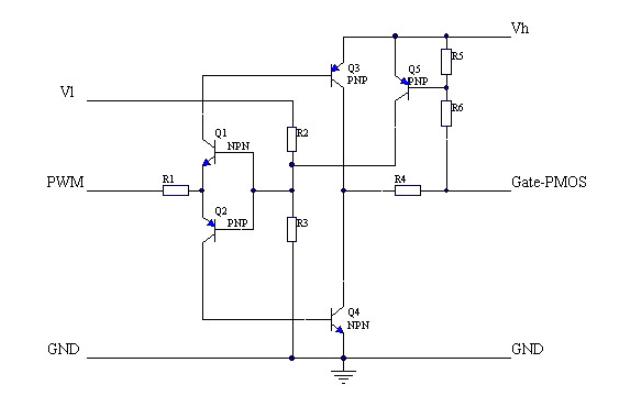

PMOS的驅動電路



PMOS的工作原理：



PMOS是N型硅襯底，其中的多數載流子是電子，少數載流子是空穴，源漏區的摻雜類型是P型，所以，PMOS的工作條件是在柵上相對于源極施加負電壓，亦即在PMOS的柵上施加的是負電荷電子，而在襯底感應的是可運動的正電荷空穴和帶固定正電荷的耗盡層，不考慮二氧化硅中存在的電荷的影響，襯底中感應的正電荷數量就等于PMOS柵上的負電荷的數量。當達到強反型時，在相對于源端為負的漏源電壓的作用下，源端的正電荷空穴經過導通的P型溝道到達漏端，形成從源到漏的源漏電流。同樣地，VGS越負(絕對值越大)，溝道的導通電阻越小，電流的數值越大。

導通的PMOS的工作區域也分為非飽和區，臨界飽和點和飽和區。不論NMOS還是PMOS，當未形成反型溝道時，都處于截止區，

其電壓條件是：

VGS，

VGS>VTP (PMOS)，

值得注意的是，PMOS的VGS和VTP都是負值。

PMOS集成電路是一種適合在低速、低頻領域內應用的器件。PMOS集成電路采用-24V電壓供電。

MOS場效應晶體管具有很高的輸入阻抗，在電路中便于直接耦合，容易制成規模大的集成電路 。





NMOS的工作原理：

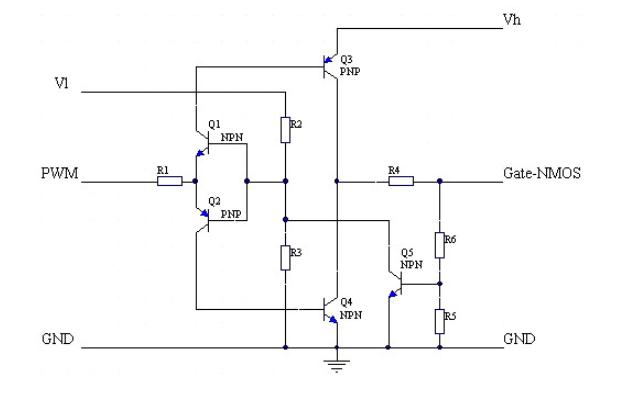

NMOS的驅動電路



vGS對iD及溝道的控制作用

 vGS=0 的情況

增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即使加上漏——源電壓vDS，而且不論vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。

vGS>0 的情況

若vGS>0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。

排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。



導電溝道的形成



當vGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，vGS增加時，吸引到P襯底表面層的電子就增多，當vGS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，



vGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。

開始形成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。

N溝道MOS管在vGS時，不能形成導電溝道，管子處于截止?fàn)顟B(tài)。只有當vGS≥VT時，才有溝道形成。這種必須在vGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。
