MOSFET管是FET的一種，另一種是JFET;

它分為增強型，耗盡型，P溝道，N溝道共4種類型；

雖然分有4種類型，但實際應用的只有NMOS和PMOS，即增強型的N溝道和P溝道MOS管。

在NMOS和PMOS中，因為NMOS管導通電阻小，且容易，所以最常應用于開關電源和馬達驅動中的是NMOS管。



MOS管的構造：

在一塊摻雜濃度較低的P型半導體硅襯底上，用半導體光刻、擴散工藝制作兩個高摻雜濃度的 N+區，并用金屬鋁引出兩個電極，分別作為漏極D和源極S。

在漏極和源極之間的P型半導體表面復蓋一層很薄的二氧化硅（Si02）絕緣層膜，在這個絕緣層膜上裝上一個鋁電極，作為柵極G。

這就構成了一個N溝道（NPN 型）增強型MOS管。

它的柵極和其它電極間是絕緣的。

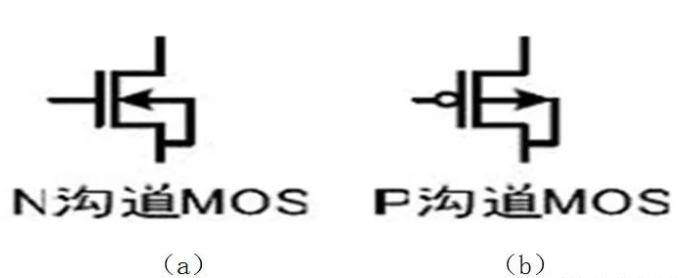

同樣用上述相同的方法在一塊摻雜濃度較低的N型半導體硅襯底上，用半導體光刻、擴散工藝制作兩個高摻雜濃度的P+區，及上述相同的柵極制作過程，就制成為一個P溝道（PNP型）增強型MOS管，a 和b分別是P溝道MOS管道結構圖和代表符號。





MOS管的特性：



MOS管的柵極G和源極S之間是絕緣的，由于SiO2絕緣層的存在，在柵極G和源極S之間等效是一個電容存在，電壓VGS產生電場從而導致源極-漏極電流的產生。此時的柵極電壓VGS決定了漏極電流的大小，控制柵極電壓VGS的大小就可以控制漏極電流ID的大小。即可得出：

1.MOS管是一個由改變電壓來控制電流的器件，所以是電壓器件。

2.MOS管道輸入特性為容性特性，所以輸入阻抗極高。

3.MOS管的電壓極性和符號規則：



N溝道MOS管的符號：D是漏極，S是源極，G是柵極，中間的箭頭表示襯底，如果箭頭向里表示是N溝道的MOS管，箭頭向外表示是 P溝道的MOS管。

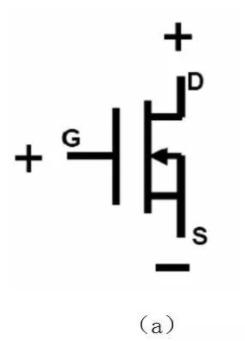

P溝道MOS管的符號：MOS管應用電壓的極性和我們普通的晶體三極管相同，N溝道的類似NPN晶體三極管，漏極D接正極，源極S接負極，柵極G正電壓時導電溝道建立，N溝道MOS管開始工作；
