PN結隔離(JI)柵極驅動器

用于igbt和mosfet的ji級移相高壓門極驅動集成電路

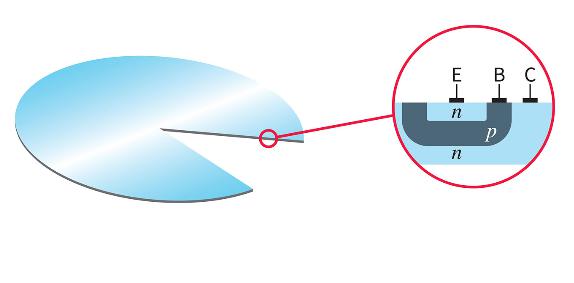

p-n結隔離技術是一種成熟、成熟的工業標準mos/cmos制造技術。我們專有的高壓集成電路（HVIC）和鎖存免疫CMOS技術使堅固的單片結構成為可能。先進的工藝允許單片高壓和低壓電路結構，為特定的電機控制和開關電源應用提供最佳的性價比。



JI電平移位高壓門驅動器ICs系列具有過電流保護、關機、故障報告、使能、OPAMP、DESAT、可編程死區時間、穿透保護、獨立的接收器和源輸出、低UVLO（5v）、自振蕩等高級功能。



我們提供工業和汽車用合格的連接隔離（JI）門驅動器集成電路。



高壓集成電路（HVIC）技術自1989年由國際整流器（IR）率先推出，引進了第一種單片產品，采用了專利和專有的單片結構，集成了雙極性、CMOS和橫向DMOS器件，擊穿電壓分別在700 V和1400 V以上，工作偏置電壓為600V和1200 V。



利用這種混合信號hvic技術，可以實現高壓電平變換電路和低壓模擬和數字電路。通過將高壓電路（在由多晶硅環形成的‘阱’中）放置在600個V或1200 V上，在同一個硅上遠離低壓電路的其余部分，高邊功率MOSFET或IGBT存在于許多常見的離線電路拓?fù)渲?，例如降壓、同步升壓、半橋，全橋三相?/span>



這些帶有浮動開關的hvic門驅動器非常適合需要高邊、半橋和三相配置的拓?fù)洹?/span>



優點/特點：



大電流能力



•精確模擬電路（緊定時/傳播延遲）



•具有行業標準門驅動器IC的最全面的產品組合



•電壓等級：1200 V、600 V、500 V、200 V和100 V



•配置：三相、半橋、單通道等



•針對最佳性價比定制的門驅動器IC



•標準插針和包裝

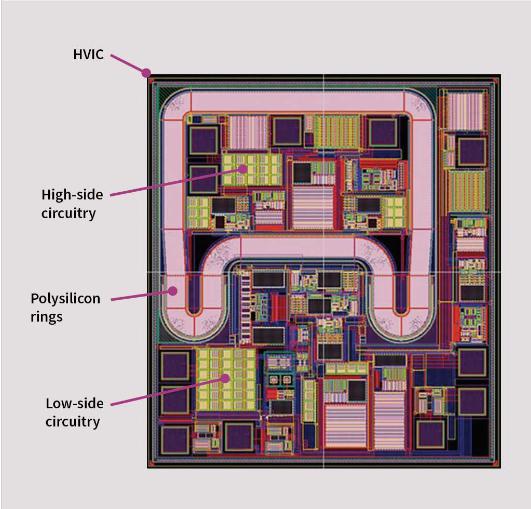

吉門驅動芯片俯視圖

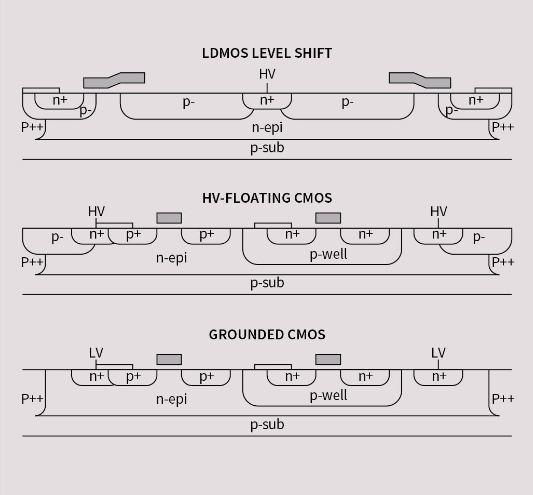

高壓集成電路的器件截面





應用

•主要家用電器



•小家電



•感應加熱



•電機控制



•工業驅動



•電池供電工具



•電動園林工具



•微型變頻器驅動器



•伺服電機



•步進電機



•輕型電動車（LEV）-電動自行車、電動滑板車、電動玩具



•無人機、機器人吸塵器、個人機器人



•無線充電
