MOS管驅動三個要求：

低壓應用+寬電壓應用+雙電壓應用

低壓應用：5V電源，用傳統圖騰柱結構，因三極管be 0.7V壓降，因此實際加gate上電壓4.3V。若選gate電壓4.5V MOS管會有風險；

寬電壓應用：輸入電壓不是固定值，隨時間或其它因素而變化。

此變化導致PWM電路提供給MOS管驅動電壓不穩定；

雙電壓應用：控制電路，邏輯部分使用5V或3.3V數字電壓，功率部分使用≥12V電壓。

兩個電壓用共地方式連接。



以下圖是設計相對通用電路滿足以上需求

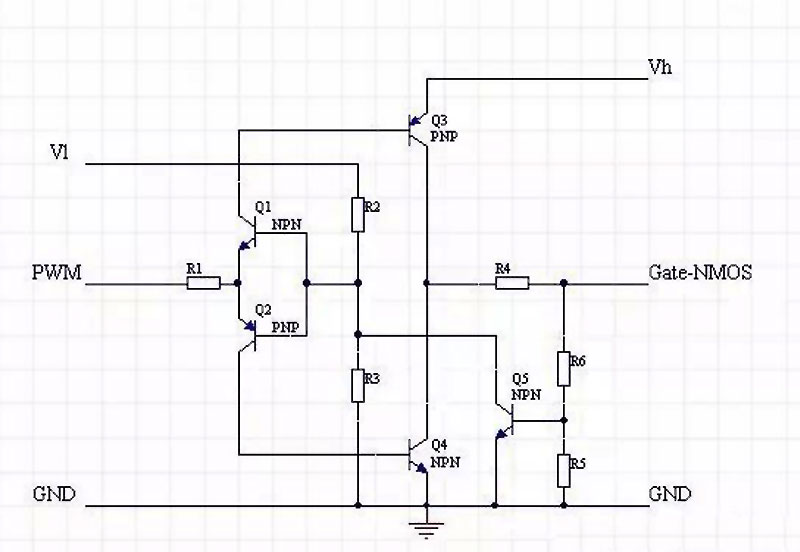

NMOS驅動電路分析

如上圖所示:

Vl=低端電源    Vh=高端電源     電壓可相同或Vl≤Vh



Q1+Q2組成反置圖騰柱

作用：實現隔離+保證Q3與Q4不同時導通；



R2與R3提供PWM電壓基準

可改變此基準，讓電路工作在PWM信號波形比較陡直位置。



Q3與Q4提供驅動電流

作用：導通時，Q3和Q4相對Vh和GND最低都只有Vce的壓降，此壓降只有0.3V，低于0.7V Vce。

R5=R6=反饋電阻

作用：對gate電壓采樣，電壓通過Q5對Q1和Q2基極產生一個強烈負反饋，把gate電壓限制在有限有限，此有限數值通過R5和R6調節；



R1提供對Q3和Q4基極電流限制

R4提供對MOS管gate電流限制，

即Q3和Q4的Ice的限制。

如有必要可在R4上并聯加速電容。



如上圖所示電路圖提供的特性是：

1.gate電壓峰值限制；

2.輸入和輸出電流限制；

3.PWM信號反相；

4.用低端電壓和PWM驅動高端MOS管；

5.通過使用合適的電阻，達到低功耗；

6.用小幅度PWM信號驅動高gate電壓需求MOS管；
