評估場效應管崩潰效應以單一脈沖基準

單一脈沖 UIS安全工作范圍

UIS全稱：Unclamped InducTIve Switching



先定義針對被測試組件基本參數

崩潰時間內所流經場效管最大峰值電流 IAS

UIS 開始前起始接合面溫度 Tj

崩潰時所經過的時間 tAV

IAS 、tAV 對應出來圖表曲線可了解此組件針對 UIS 表現能力 , 提供客觀公正衡量依據。



如何會產生過電壓:

1.超過場效應管最大額定電壓 , 并沒有造成崩潰現象。

此現象可以藉由計算場效應管接合面的溫度去判斷組件操作能力。

2.指已達到崩潰標準 , 且崩潰已經發生 , 此時 UIS *估方式可提供分析此種現象最佳工具。



崩潰模式

場效應管在崩潰效應時，D極與S極電壓被嵌制在其崩潰電壓，電流經由寄生二極管產生逆向操作電流現象；

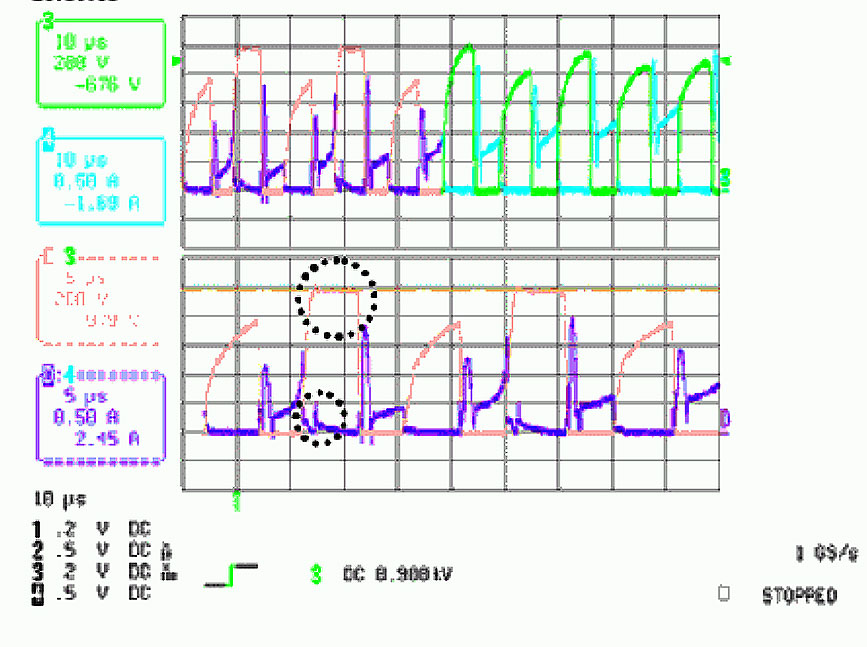

開關式電源電路崩潰現象如下圖所示：

D極與S極電壓CH3被箝制在 1KV 且逆向電流 CH4可清楚看到。





什么是UIS *估方式

是針對崩潰現象分析一種方法

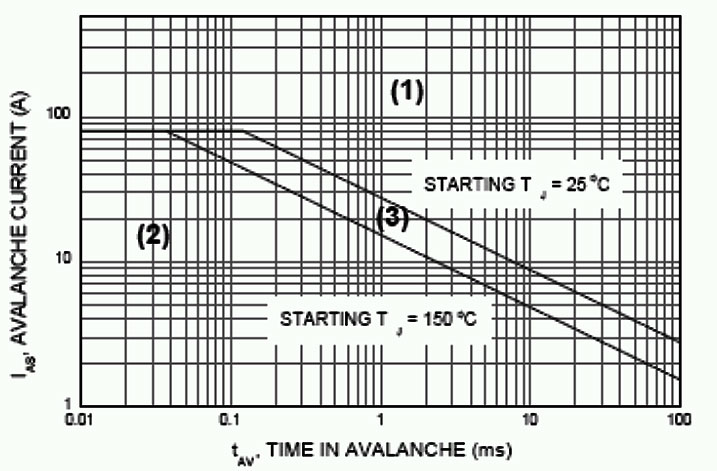

UIS 安全工作區域：

> 25℃線（上圖靠右區域）；

< 150℃線(上圖中靠左區域)；

如上圖： (1) 與 (2) 間區域；



(1)：此組件工作時，超出額定工作范圍外；

(2)：位于額定工作范圍之內；

(3) ：區域界定：

此組件起始 UIS 接合面溫度決定它的工作能力；



UIS 的*估方式應用：

1.單一脈沖；

2.連續性脈沖，由重疊定理 Super-posiTIon來做分析；



連續性脈沖

每個脈沖可作單一脈沖UIS 應用；

最后一個連續脈沖都是在接合面溫度最高時；

此時條件最嚴苛，若證明場效應管最后一個連續脈沖結果，可符合 UIS 安全工作區域內, 那之前經過脈沖一定也在 UIS 安全工作區域內，

因之前接合面溫度一定比最后一個連續脈沖接合面溫度低。
