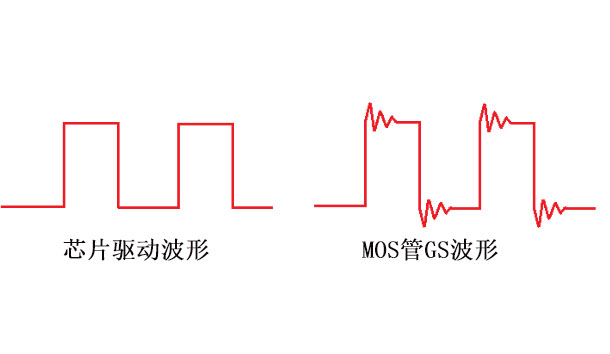

IC端正常波形，如下圖：到C1兩端的波形有振蕩；

原因：由于R1、L1、C1此三個電子元器件串聯振蕩所引起；

R1:外加驅動電阻

L1：PCB上走線寄生電感

C1：mos管gs寄生電容

RLC串聯諧振電路中，L1與C1不消耗功率，R1作用：阻值振蕩作用阻尼作用；

C1兩端振蕩取決于R1值





R1>2(L1/C1)^0.5，實數根：S1≠S2 ，過阻尼，不振蕩；

R1=2(L1/C1)^0.5，實數根：S1=S2，臨界，微弱振蕩；

R1<2(L1/C1)^0.5，共軛復數根：S1+S2，欠阻尼，發生振蕩；



mos管的GS波形振蕩消除解決方案

1.讓電阻R1值增加，R1≥2(L1/C1)^0.5，(選擇接近臨界阻值)

2.PCB走線寄生電感減??；

3.在布局布線時，讓走線長度(整個驅動回路長度)越短越好+適當增加R1值；
