德州儀器:TWS耳機設計應用里使用DRV5032開關霍爾效應傳感器

時間:2019/9/23閱讀:2325 關鍵詞:德州儀器,霍爾效應傳感器

TWS(全稱True Wireless Stereo設計應用里使用DRV5032,DRV5032開關霍爾效應傳感器超低功耗,反應靈敏體積小。在檢測充電倉蓋的開合,耳機是否在位時效果更佳。


霍爾傳感器技術在TWS耳機里的應用

TWS藍牙耳機充電倉中,放置了多塊磁鐵用以吸附耳機與倉蓋,每一塊磁鐵的極性朝向都會影響到霍爾IC感應點的磁場感應強度。若選用全極型霍爾IC,充電倉內部磁場即使在倉蓋打開后仍會保持一個較高的值,不能達到霍爾IC的釋放點。

因此倉蓋中應使用與原倉內磁場相反的磁極,并選用只對該極性動作的單極型霍爾IC,避開其他磁極的干擾。

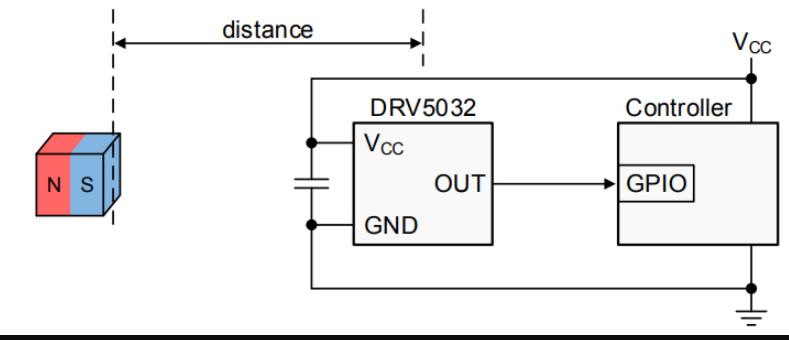

開關型霍爾IC內部為邏輯控制電路,如圖所示在輸入端放置濾波電容能夠提供一個干凈供電環境保證內部邏輯能夠正常的工作,電容靠芯片越近,濾波效果越好,一般容量在0.1uF-10uF 。

工程師計算開關霍爾IC與磁極的有效總氣隙時常常會遇到困難,德州儀器TI提供了一個在線計算工具Hall Effect Switch Magnetic Field Calculator,并給出了TI霍爾開關產品在不同規格磁鐵下的感應距離,為工程師們的設計提供參考與便利。



德州儀器



霍爾效應是什么

霍爾效應是通電固體導體(或半導體)內部載流子在磁場受洛侖茲力形成偏移,繼而產生感應電壓差,最終洛侖茲力與電場力平衡的過程。

霍爾效應常用于磁場測量、電信號測量。



霍爾傳感器技術

霍爾傳感器按輸出信號類型分為:線性霍爾傳感器,開關霍爾傳感器,鎖存霍爾傳感器三種。

線性霍爾傳感器輸出為模擬信號,輸出電壓與外部磁場的強弱通常成線性關系。數字霍爾霍爾傳感器輸出為01的電平;

其中根據感應磁極的特性不同數字霍爾傳感器可以分為單極型,雙極型以及鎖存型三種。

雙極型工作過程如圖:

德州儀器       德州儀器

單極型數字霍爾IC輸出特性       雙極型數字霍爾IC輸出特性

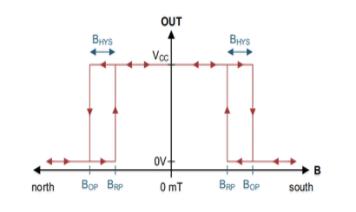

通過檢測外部磁場的強弱控制輸出導通或關斷,類似開關的作用。當磁通量密度增大到一定值時,霍爾開關開始動作輸出低電平,該點對應的磁通量密度稱為工作點BOP,由于磁滯作用的影響,如果關掉中的和霍爾開關需要使磁通量密度低于某點,霍爾開關關斷,此時磁通量密度的數值稱為釋放點BRP。

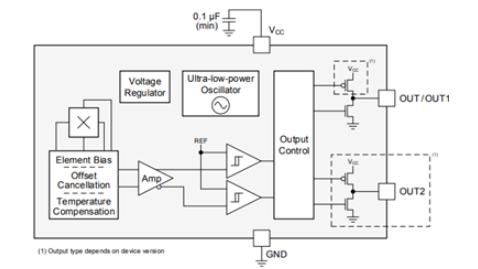

數字霍爾傳感器的通常結構如下圖所示由霍爾效應片、電壓調節器、休眠喚醒控制電路、信號放大濾波電路、偏移補償電路、施密特觸發器,開漏極輸出



德州儀器

          數字霍爾IC內部結構
