時間:2019/9/17閱讀:3045 關鍵詞:場效應管
場效應管是場效應晶體管的簡稱,英文名是Field Effect Transistor縮寫FET。
場效應管又被稱為單極型晶體管,是因為它由多數載流子參與導電,屬于電壓控制型半導體器件。
分為:結型場效應管(JFET)和絕緣柵型場效應管(MOSFET)
MOS管分為:增強型和耗盡型
主板中最常使用的是增強型MOS管。

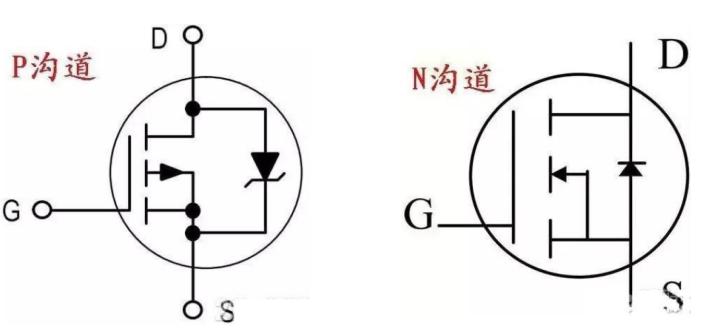

如下圖MOS管的標識

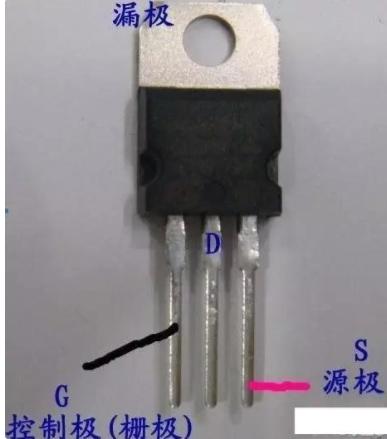

MOS管G D S三個引腳是固定的,N溝道與P溝道一樣把芯片放正,從左到右分別為G極D極S極,如下圖:
用二極管檔對MOS管的測量,首先要短接三只引腳對管子進行放電。

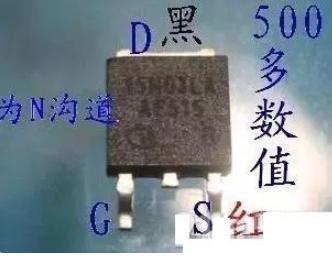

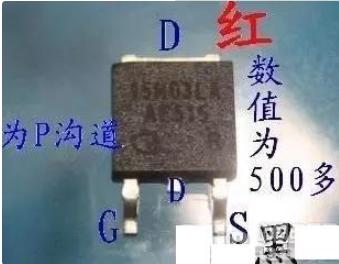

1、用紅表筆接S極.黑表筆接D極.如果測得有500多的數值,說明此管為N溝道。

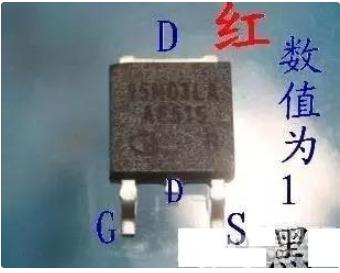

2、黑筆不動,用紅筆去接觸G極測得數值為1

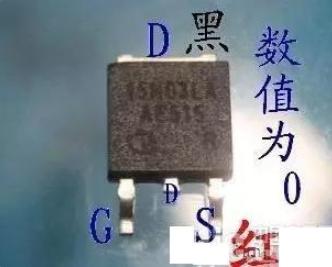

3、紅筆移回到S極,此時管子應該為導通。
4、紅筆測D極,黑筆測S極,應該測得數值為1。
注意:因為之前測量時給了G極2.5V萬用表的電壓,所以DS之間還是導通的,大概10幾秒后才恢復正常,建議進行這一步時再次短接三腳給管子先放電。

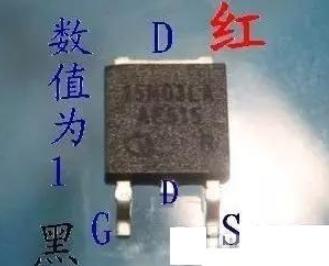

5、紅筆不動,黑筆去測G極,數值應該為1
到此時可判定此N溝道場管為正常
