什么是PMOS管

PMOS全稱：positive channel Metal Oxide Semiconductor

PMOS管是n型襯底、p溝道，靠空穴的流動運送電流的MOS管

PMOS管的S極與D極導通（開與關）條件：是G極與S極之間電壓差低于閾值時

實際應用：控制P-MOS管的開，關，是控制信號接G極，S極接VCC時。

S D極導通后：導通電阻Rds(on)很小，電流流通后：形成壓降很小



PMOS管應用

如何控制電源開與關

PMOS管開與關控制，實際是控制Vgs電壓，以達到控制電源開關

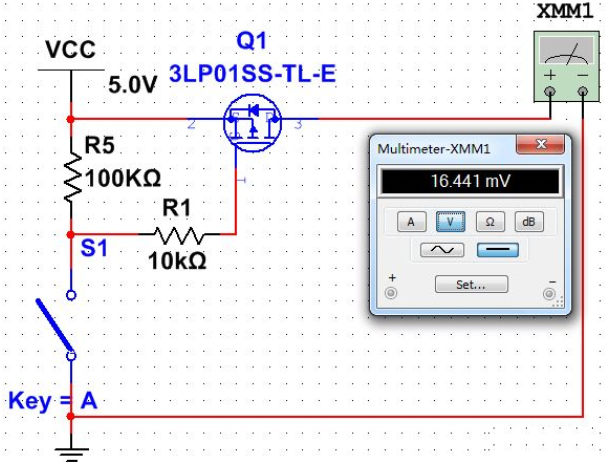

電路圖（模擬測試）如下：

Key閉合前：PMOS輸出電壓 16.441MV

Key閉合后：PMOS輸出電壓 5V





實際電路：Key開關是用MCU的GPIO代替來控制，MCU高電平時3.3V，GPIO輸出控制信號時需使用三極管。

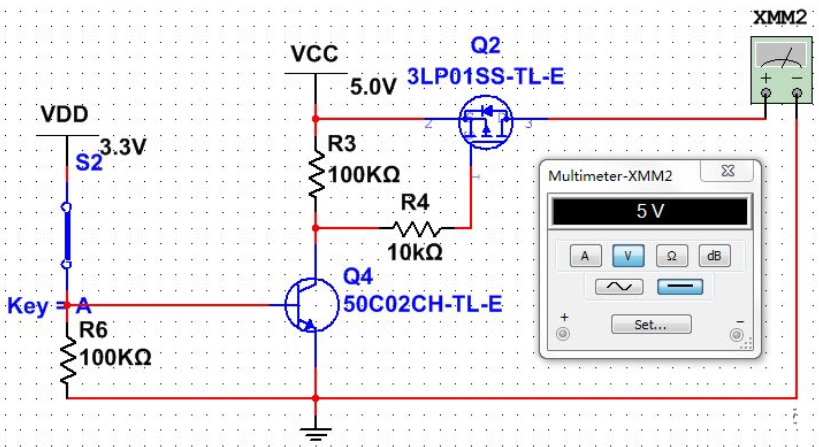

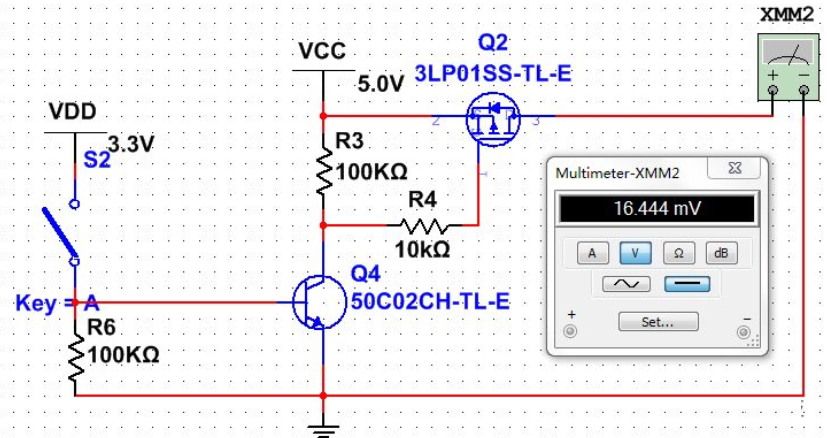

高電平控制電源導通+NPN三極管如下圖：

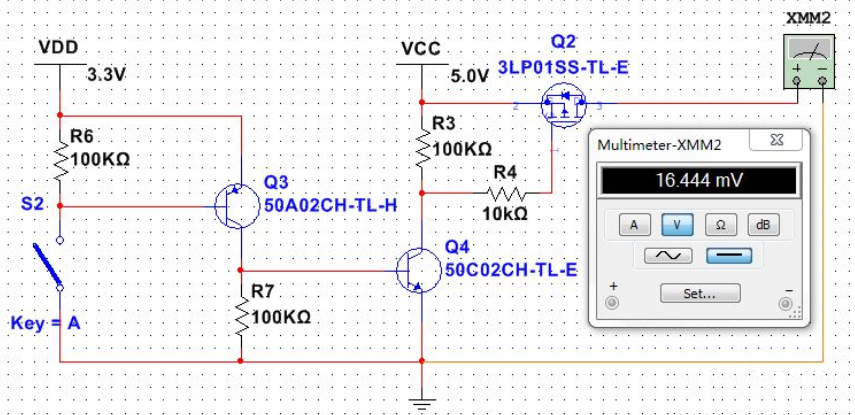

低電平控制電源導通 + 一組PNP+NPN三極管
