什么時NMOS管

NMOS管全稱：N-Metal-Oxide-Semiconductor

NMOS管是N型金屬-氧化物-半導體，把有這種結構晶體管叫作NMOS晶體管。

N-MOS管的D極和S極導通條件：G極與S極之間電壓差超過閾值的時候；

在實際應用時：要控制N-MOS管的開，關，是在控制信號接G極，S極接GND，D極與S極導通，Rds(on)（導通電阻）很小，在電流流通后，它所形成壓降很小。

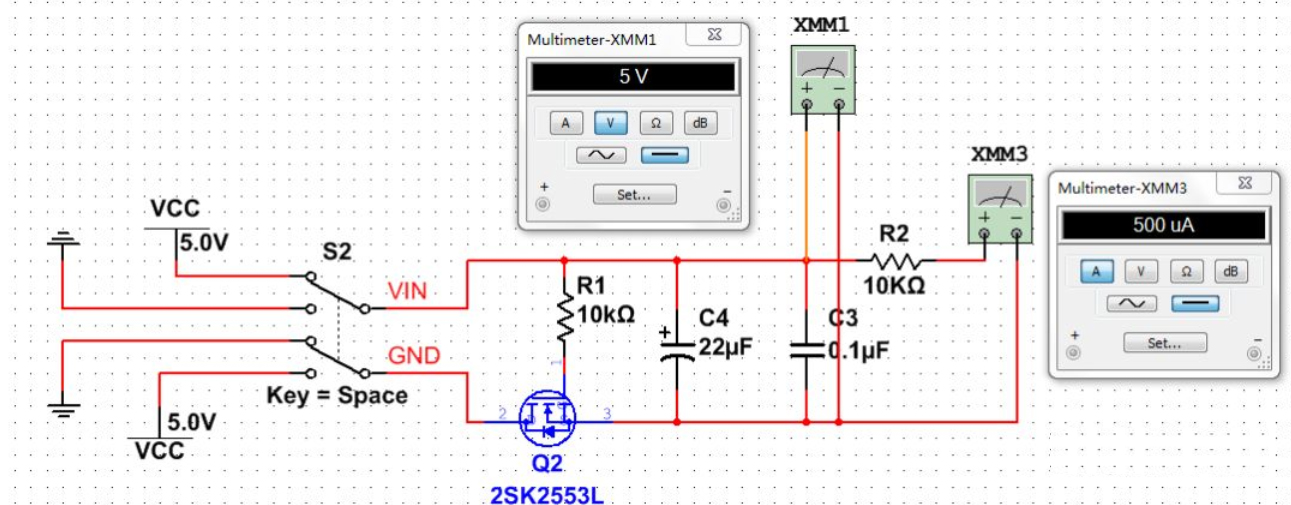

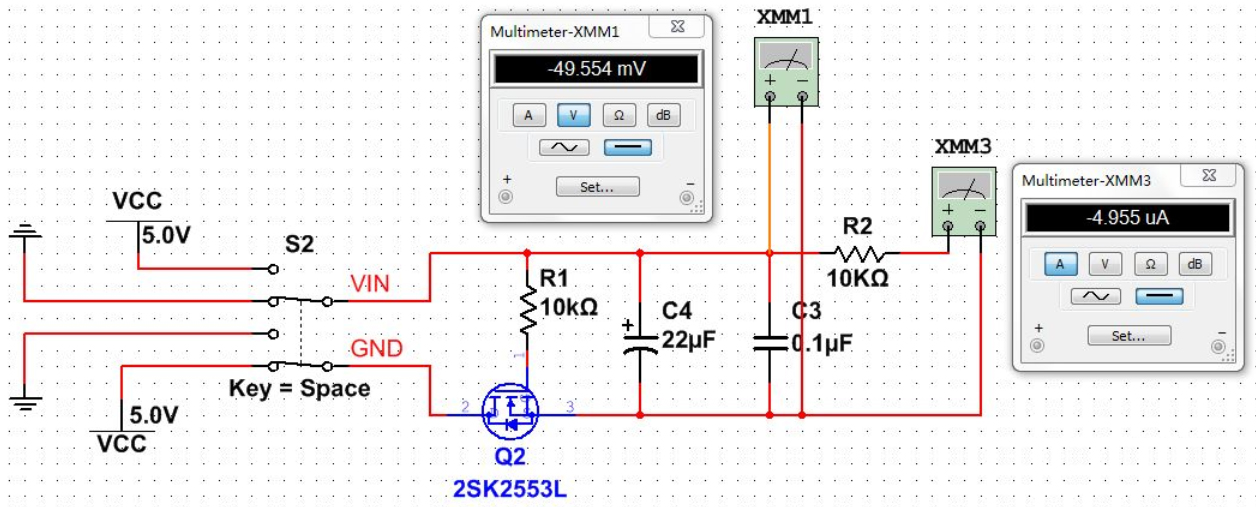

電路圖（模擬測試）如下：





電平轉換電路圖如下：

兩個信號端：Sig1及Sig2，電平信號高電壓值：VDD=3.3V  VCC=5.0V

條件:

Vgs <= VDD

Vds <= VCC

VDD <= VCC

Sig1低電平門限 > 0.7V (此電壓根據NMOS內二極管壓降來定)



Multisim中仿真效果圖
