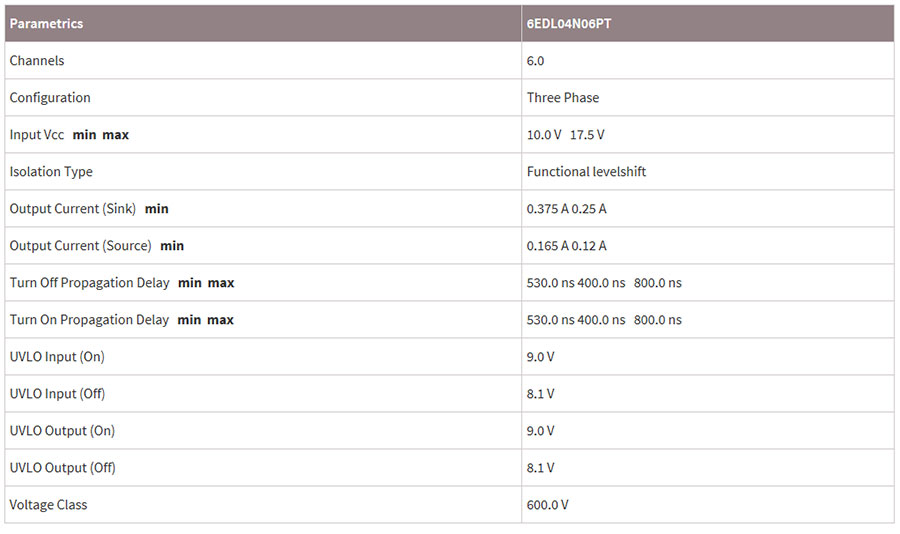

帶集成自舉二極管、過電流保護、啟用和故障報告的600 V三相門極驅動IC EiceDRIVER? 緊湊型全橋三相柵驅動集成電路，采用LS-SOI技術控制功率器件，如MOS晶體管或600V IGBT 英飛凌MOS管場效應管6EDL04N06PT功能特征概要 1.薄膜SOI技術 2.最大阻塞電壓+600V 3.所有六個驅動器的獨立控制電路 4.CMOS和LSTTL兼容輸入（正邏輯） 5.每相信號聯鎖，防止交叉?zhèn)鲗?dǎo) 6.檢測過電流和欠電壓電源

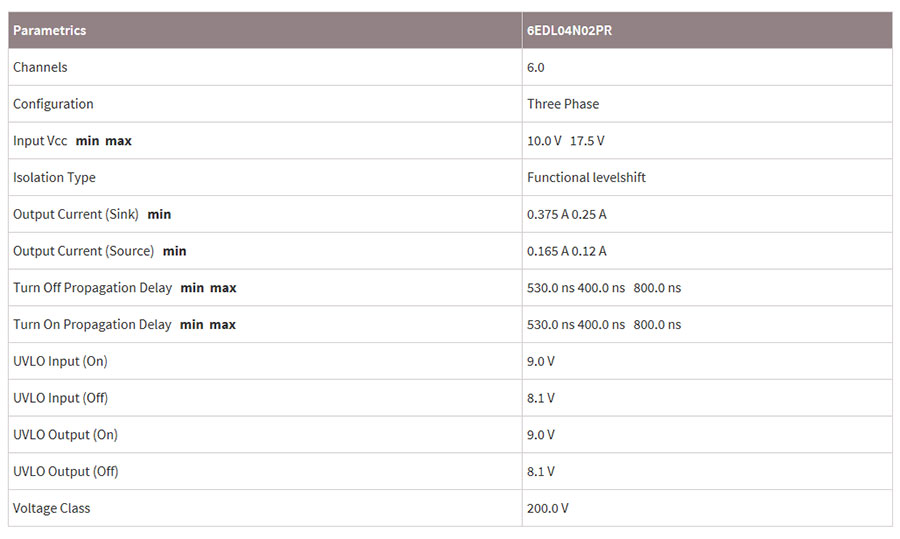

帶集成自舉二極管、過電流保護、啟用和故障報告的200V三相門極驅動IC EiceDRIVER?緊湊型全橋三相柵驅動集成電路，采用LS-SOI技術控制功率器件，如MOS晶體管或180 V IGBT 英飛凌MOS管場效應管6EDL04N02PR功能特征概要 1.薄膜SOI技術 2.最大阻塞電壓+180V 3.所有六個驅動器的獨立控制電路 4.CMOS和LSTTL兼容輸入（正邏輯） 5.每相信號聯鎖，防止交叉?zhèn)鲗?dǎo) 6.檢測過電流和欠電壓電源 英飛凌MOS管場效應管6EDL04N02PR優勢 1.節省空間的包裝 2.提高能源效率 3.提供客戶評估委員會

帶集成自舉二極管、過電流保護、啟用和故障報告的600 V三相門極驅動IC EiceDRIVER?緊湊型全橋三相柵驅動集成電路，采用LS-SOI技術控制功率器件，如MOS晶體管或600V IGBT。 英飛凌MOS管場效應管6EDL04I06NT 特征概要 1.薄膜SOI技術 2.最大阻塞電壓+600V 3.所有六個驅動器的獨立控制電路 4.CMOS和LSTTL兼容輸入（負邏輯） 5.每相信號聯鎖，防止交叉?zhèn)鲗?dǎo) 6.檢測過電流和欠電壓電源 英飛凌MOS管場效應管6EDL04I06NT 優勢 1.節省空間的包裝 2.提高能源效率

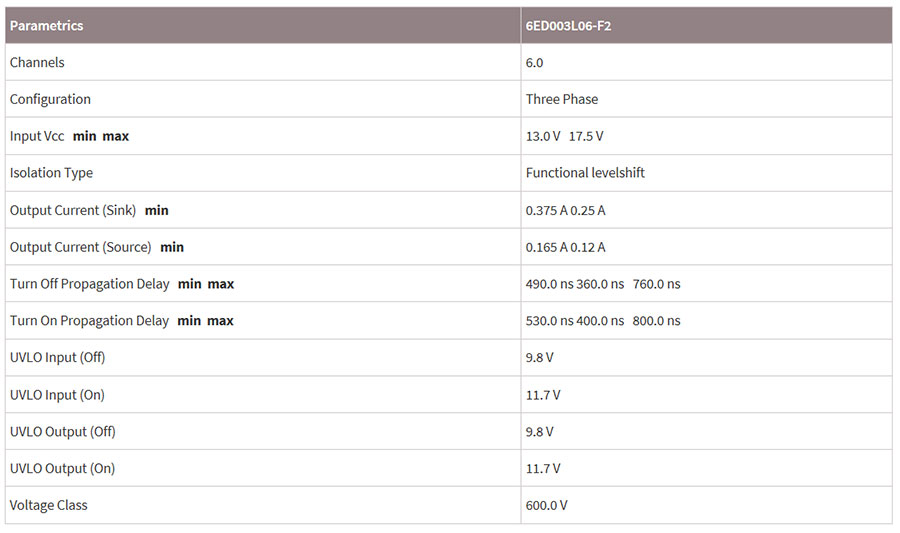

帶過電流保護、啟用和故障報告的600 V三相門極驅動IC EiceDRIVER? 緊湊型600伏三相柵驅動集成電路，用于在PG-DSO-28封裝中使用典型的0.165 A源極和0.375 A匯極電流的MOS晶體管或igbt。 英飛凌MOS管場效應管6ED003L06-F2特征概要 1.薄膜SOI技術 2.最大阻塞電壓+600V 3.所有六個驅動器的獨立控制電路 4.CMOS和LSTTL兼容輸入（負邏輯） 5.每相信號聯鎖，防止交叉?zhèn)鲗?dǎo) 6.檢測過電流和欠電壓電源

輸入信號是低電壓TTL和3.3V CMOS兼容，具有高達+20V和低至-10V直流的極寬電壓處理能力。在輸入引腳處處理-10V直流電的獨特能力可保護設備不受地面彈跳的影響。兩個輸出端都能夠利用一個真正的軌對軌輸出級吸收和產生一個5A電流，這確保極低的阻抗，0.7Ω到正極，0.55Ω到負極分別是鐵軌。 出色的信道間延遲匹配，典型。1ns，通過兩個通道的并聯實現源和匯容量的無風險倍增，峰值可達10A。工業標準管腳和不同邏輯輸入/輸出配置的結合保證了高度的靈活性并縮短了研發時間。柵極驅動器有三種封裝選項：PG-DSO-8-pin、PG-VDSON-8-pin和PG-TDSSO-8-pin（體積小，與DSO-8相比熱性能提高）。 英飛凌MOS管場效應管2EDN7523F功能特征概要 1.5A峰值源/匯電流 2.5ns（典型）上升/下降時間 3.<10ns傳播延遲容限 4.8V UVLO選項 5.19 ns（典型）傳播延遲，用于控制輸入和啟用 6.-10V控制和啟用輸入 7.穩健性 8.輸出對反向電流具有魯棒性 9.2個獨立通道 10.<1ns通道對通道未匹配 11.行業標準插針和包裝

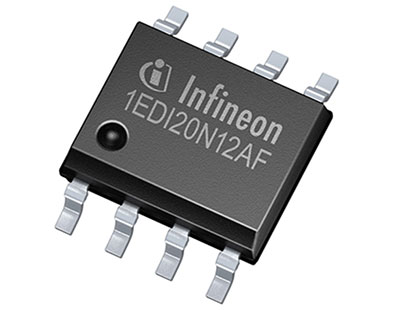

帶有電流隔離、短路箝位和獨立接收器/源輸出的1200 V單側高壓門驅動器IC EiceDRIVER? 緊湊型-采用CT技術的mosfet用高壓高速驅動ic非常適合使用CoolMOS? 的所有拓?fù)銫oolMOS? 3針和4針封裝 英飛凌MOS管場效應管1EDI20N12AF功能特征概要 1.獨立源/匯輸出（V電源：35V） 2.輸出：2A@15V 3.1200 V無芯變壓器IC，帶電流隔離 4.道具。延時<105ns，輸入濾波時間40ns 5.高CMTI穩健性>100千伏/微秒 6.獨立的源/匯輸出 7.小包裝DSO-815億 英飛凌MOS管場效應管1EDI20N12AF優勢 1.為所有650V CoolMOS量身定制? C7、P6等超結MOS晶體管 2.開關電源等高開關頻率應用，高達4MHz 3.調諧關閉與打開 4.高可靠性，占地面積小

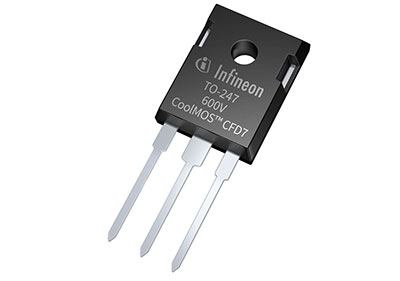

600V CoolMOS? CFD7是英飛凌最新的高壓超結MOSFET技術，集成了快體二極管，完成了CoolMOS? 7系列。正向電阻? 與競爭對手相比，CFD7具有更低的柵極充電（Qg）、改進的關斷行為和高達69%的反向恢復充電（Qrr），以及市場上最低的反向恢復時間。 英飛凌MOS管場效應管IPW60R031CFD7特征概要 1.超快體二極管 2.同類最佳反向回收費用（Qrr） 3.改進的反向二極管dv/dt和dif/dt耐用性 4.最低FOM RDS（開）x Qg和Eoss 5.同類最佳的RDS（on）/軟件包組合 英飛凌MOS管場效應管IPW60R031CFD7優勢 1.一流的硬交換堅固性 2.諧振拓?fù)涞淖罡呖煽啃? 3.最高效率和卓越的易用性/性能權衡 4.增強功率密度解決方案

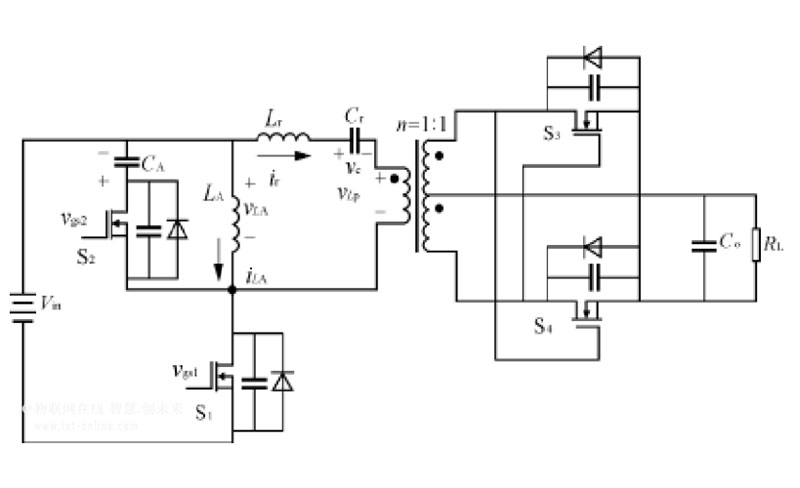

二極管整流劣勢 1.導通壓降過高，輸出端整流管損耗大； 2.（超）快恢復二極管1.0～1.2V，用低壓降肖特基二極管，產生0.6V壓降，整流損耗增加； 什么是同步整流 同步整流是用通態電阻極低專用功率MOS管場效應管，來降低整流損耗新技術。 是柵極電壓與被整流電壓相位保持同步而完成的整流功能。 同步整流優勢 1.提高DC／DC變換器效率； 2.肖特基勢壘電壓造成死區電壓不存在； 3.功率MOS管場效應管屬于電壓控制型元器件，導通時，伏安特性呈線性；

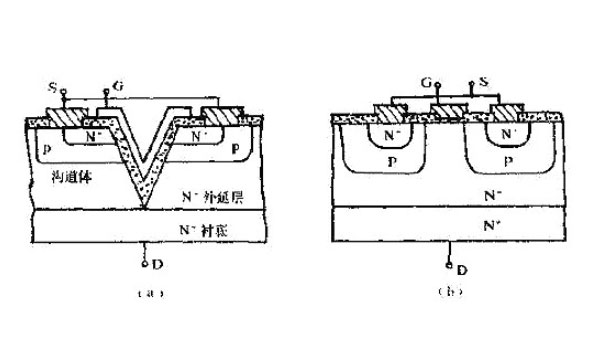

VMOS場效應管優勢 1.輸入阻抗可達108W甚至更高 2.驅動電流小0.1μA 3.耐壓高最高1200V 4.工作電流范圍大1.5A～100A 5.輸出功率范圍高1～250W 6.跨導的線性好 7.開關速度快 VMOS場效應管應用 1.電壓放大器 2.功率放大器 3.開關電源 4.逆變器

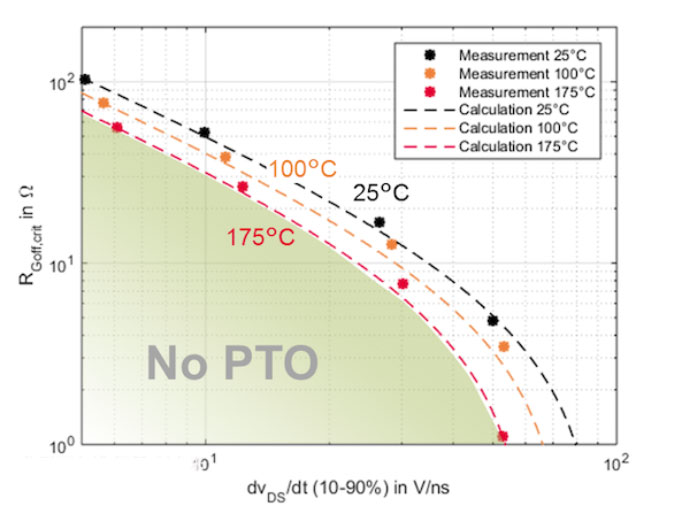

開關S2體二極管傳導負載電流IL，直到高側開關S1導通。 負載電流換向S1后，S2漏源電壓開始增加，要拉低或抵消電壓關斷柵極電阻器，如果此電阻值不夠，那么此電壓有可能超過閾值電平，因此開關損耗增加或者是直通。 直通嚴重風險再于操作條件及測量硬件，但是主要的是：高總線電壓，電壓陡峭上升，很高的結溫。此時,導致柵極電壓上拉更強，閾值水平降低。 硬件：影響原因與CGD并聯的（寄生板電容+外部電容器），關斷柵極電壓，關斷柵極電阻。 門收費特性：實際是靜態的 缺點：柵極電荷特性實際靜態，寄生導通動態 特性測試： 條件： 關斷柵極電壓=0 V TO-247 3引腳+4引腳封裝 1200 V / 45mΩCoolSiC MOS管場效應管寄生導通 半橋評估板配置如下電路圖（換流單元） 被測器件=低端開關，dv / dt發生器=高端開關 高側器件導通時：低側器件上升漏極—源極間電壓致柵極電壓dvDS / dt，關斷柵極電阻越低， 寄生導通越小。
