NMOS管特性

Vgs  > 一定值導通,

應用:源極接地,低端驅動

柵極電壓 > 參數手冊中給定Vgs,漏極D接電源,源極S接地。

Vgs是柵極G與源極S壓差;

NMOS作為高端驅動,當漏極D與源極S導通,漏極D電勢=源極S電勢,

柵極G電壓 > 源極S與漏極D電壓,漏極D與源極S繼續導通。



MOS管開關電流波形分析

MOS管開關電流波形分析MOS損壞及解決方案

如上圖所示:

MOS代替雙極結型管

ids = ic   Vds=Vce   Coss=Cds 輸出電容

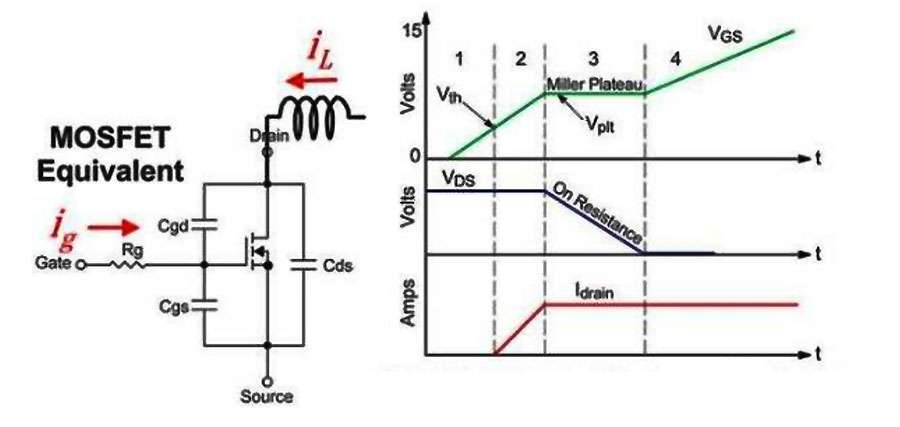

MOS管開始導通輸出電容Coss保持Vds電壓,Ids電流不斷變大,Vds電壓開始下降,直到MOS管完全開啟。



開啟過程由Miller Plateau造成的

第一階段Vgs < Vth  MOS管關斷,Ids = 0 Vds=high   ig充電Cgs;

第二階段Vgs > Vth  MOS開啟Ids0增加到iL被外部電流源電感鉗住,CossCds電壓不變保持Vds

第三階段Miller plateau,Vgs > Vth  MOS保持開啟Coss開始discharge,Vds電壓開始下降,Cgd開始被ig充電,Vg不變;

第四階段Vd下降0點附近,ig繼續給Cgs,Cgd充電;

第五階段Vggate driver預定電壓,MOS開啟完成;



Switching Loss是在MOS管開啟時VDS上有原始電壓,IdsVds重疊所引起的;

Coss能量極短時間內被釋放,電容上能量會損失掉

Loss=0.5*Coss*Vds^2*fs



非零電壓開啟Non Zero Voltage Switching,給PCBMOS寄生電感,電容形成諧振腔引入很大dv/dtdi/dt激勵,然而引起很大ringing,或者超過MOS管額定電壓,那么MOS管直接燒壞;



避免MOS管燒壞解決方案

實現軟開關開啟Zero Voltage Switching Turn on



MOS管開關電流波形分析MOS損壞及解決方案

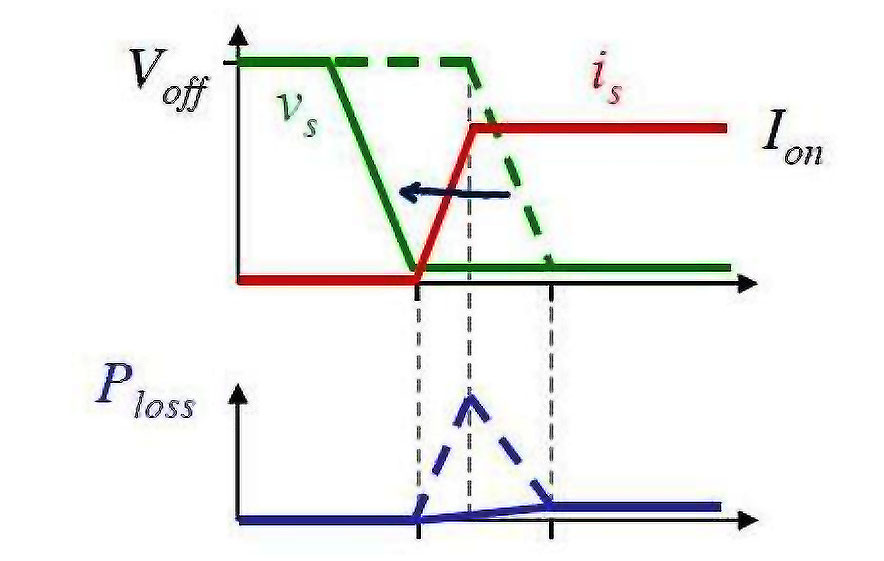

開啟MOS管前,Vds=0,IdsVds不重

turn on switching loss=0   igh di/dtdv/dt,ringing問題



PWM converter;

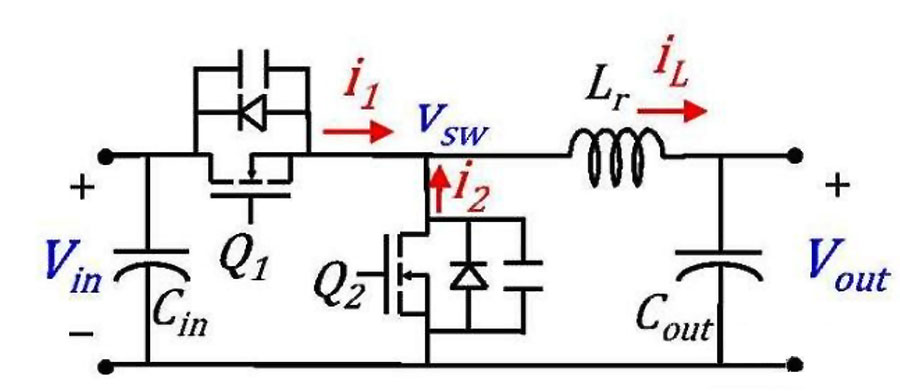

例如:兩個MOShalf bridgebuck converter

MOS管開關電流波形分析MOS損壞及解決方案





half bridge 實現ZVS turn on

Q1開啟電流流進switching node vsw,電感電流 < 0,

Q2開啟,電流流出switching node vsw,電感電流 > 0



Q1開啟過程

電感電流iL<0,關閉Q2,

Q1未開啟,deadTImeiLcharge Q2Coss,使Vsw  Vin

Q1body diode導通,鉗位住VswVin

此時:Q1Vds  Vin-Vsw=0  開啟Q1實現ZVS;



Q2開啟,電感電流>0,先關閉Q1管,Vsw被電感電流拉低0,

iL > 0, Q2Coss  discharged0,開啟Q2,實現ZVS



MOS管開關電流波形分析MOS損壞及解決方案

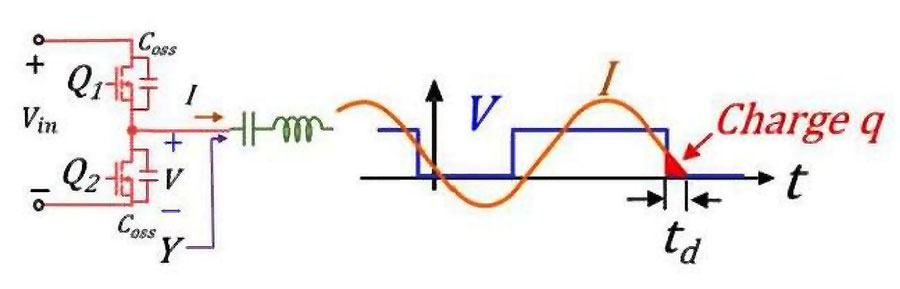

resonant converter(諧振變換器)



開啟MOS前,Vds=0

resonant converter half bridge

Impedance=inducTIve,是感性,switching node流出電流I滯后電壓V,實現ZVS turn on



MOS管開關電流波形分析MOS損壞及解決方案



若:電流I是滯后電壓V,Q1開啟前電流I <0 charge Q2Coss,

dischargeQ1CossVVin,Q1實現ZVS turn on;

Q2開啟前,電流I> 0discharge Q2Coss,charge Q1Coss,讓V=0,Q2實現ZVS;

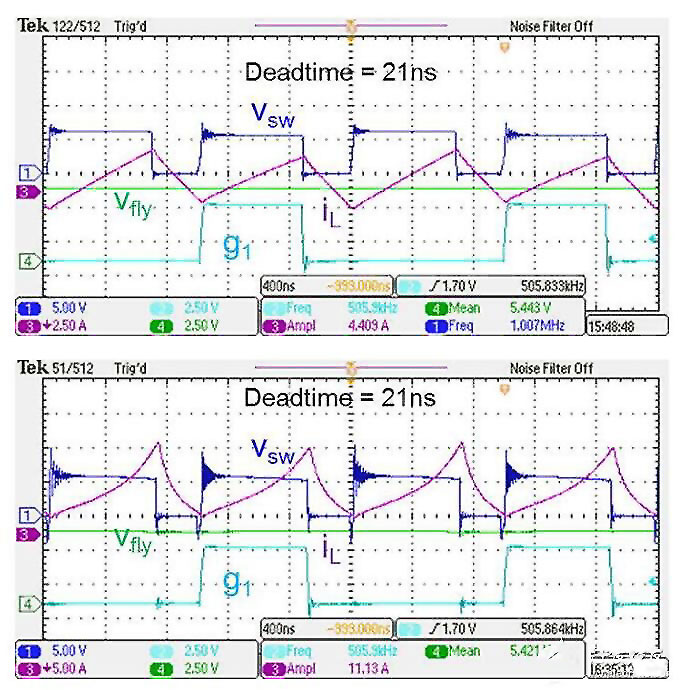

ZVS buck converters在設計上,開關頻率小點,電感值小點,讓電感電流ripple足夠大,能達到負值。

Resonantconverter通過積分方法,算出it的積分,讓it積分 > Cosscharge。

若:已知impedance,算出VIphase shift,后換算成時間td,在td上對電感電流進行積分,積分  Coss*Vin;
