在電源拓?fù)渲?/span>PFC對MOS管要求很高，那么為什么要求這么高呢，

主要是有以下幾個原因：

1.PFC在缺乏欠壓保護時，交流電壓降到 < 90V，電路也可能保持工作，此時會產生高開關峰值電流，因此干擾，應力超出正常范圍；

PFC電路如下圖所示：

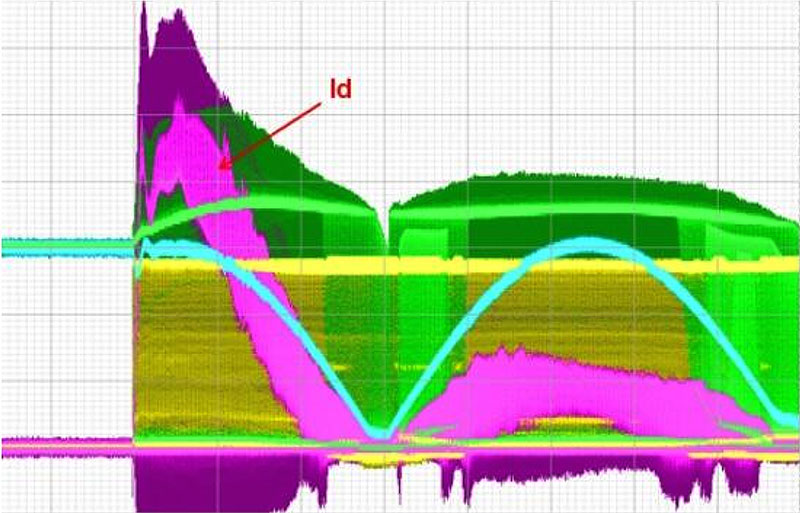

PFC啟動，MOS管漏極沖擊電流示意圖如下所示：



2.PFC控制環路速度慢，平滑100Hz/120Hz交流整流紋波，PFC反應時間必須達到數十ms，

若：控制電路，IC無優化，啟動過程會產生大沖擊電流（正常的5-10倍）；

3.PFC輸入電壓范圍比較寬，目前電源交流電壓在90-264V下工作，因此MOS管要有足夠耐壓等級又要承受大電流；



MOS管驅動電路在實際應用中，因成本問題，都會采用簡單芯片直驅方案，大功率及性能要求高驅動電路設計，對MOS管可靠性及系統性能有影響；

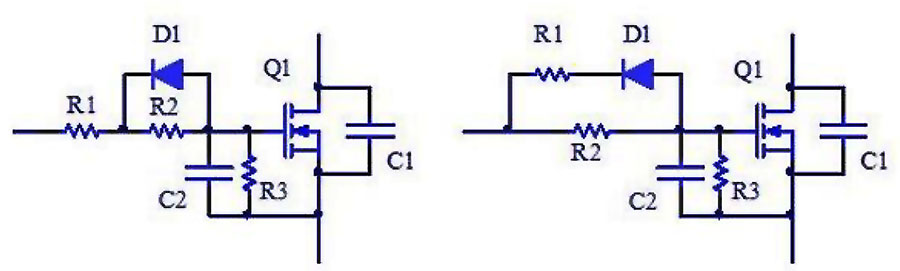

如下圖所示，常見MOS管驅電路：

R1，R2是Rg

左圖

驅動電壓上升時充電電阻R1+R2

R1=放電電阻

右圖

R2=充電電阻

R1和R2并聯=放電電阻

R3=驅動自放電電阻

外加

C1=Cds電容

C2=Cgs電容
