要了解MOS管發熱原因之前，我們要先了解MOS管原理



MOS場效應管是由加在輸入端柵極電壓來控制輸出端漏極電流，MOS場效應管是電壓控制電子元器件：即通過加在柵極上電壓控制電子元器件；

在開關應用中，MOS場效應管開關速度比較快；

MOS場效應管工作原理圖如下所示：

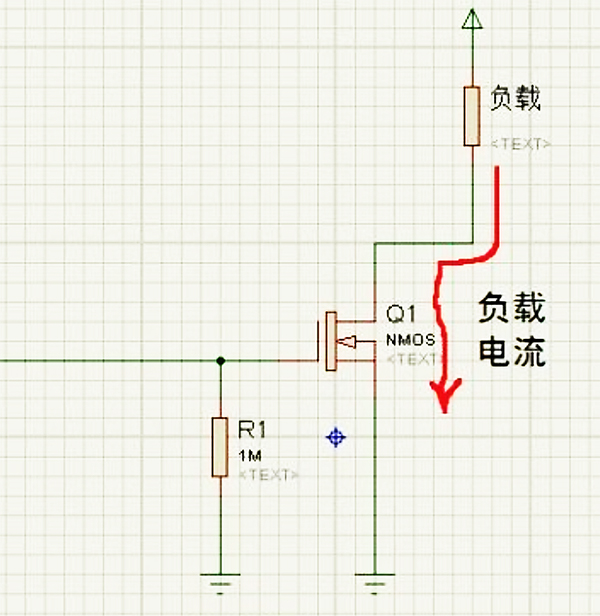

NMOS場效應管漏極開路電路如下所示

開路漏極：漏極原封不動地接負載，開路漏極電路中負載所接電壓多高，都不影響負載電流的導通與關斷，所以是理想模擬開關電子元器件；



MOS場效應管發熱原因有以下幾點：

在電路設計之初：

1.選擇MOS場效應管錯誤，對功率和內阻分析有誤；

2.設計散熱不足，電流過高，MOS場效應管未達到標稱電流值，ID < 最大電流，可能嚴重發熱，要有輔助散熱片；

3.MOS場效應管工作在開關狀態：

若：NMOS場效應管作為開關，G極電壓 > 電源電壓高 (幾V)，即完全導通，

PMOS場效應管則相反，如果完全沒打開，壓降過大造成功率消耗，

等效直流阻抗大，壓降增大，U*I增大，損耗增加，即發熱；

PS：如果MOS場效應管工作在線性狀態則不會發熱；

4.頻率過高，過度在意體積，致頻率升高，管子損耗增加，因此發熱；
